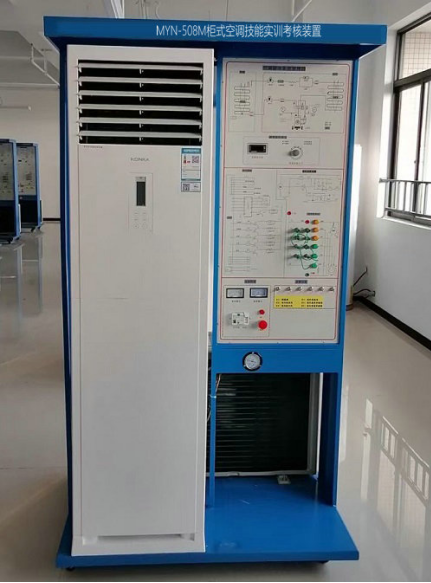

MYN-508M 柜式空調技能實訓考核裝置
柜式空調技能實訓考核裝置采用真實空調為實訓對象,可使學員能夠真正地學到相應的技術技能,裝置由金屬支架、制冷系統、制冷系統流程板和智能排故系統四部分組成,在制冷系統流程板上配置相應的壓力及溫度表,可以直接觀測到制冷系統的各點工作時的參數,通過分析參數,可以了解制冷系統的工作狀態,提高學生對制冷系統的分析判斷能力。
一、主要技術參數:
1、工作電源:AC220V 50Hz±5%(單向)
2、外形尺寸:1100×800×1800mm
3、整機功耗:1100W
4、適用電壓范圍:160V~253V
5、最大遙控距離8m,角度90度。
6、噪聲:內機37-44dB,外機是55-65dB。
7、環境溫度:-5℃—40℃
8、相對濕度:≤85%(25℃)
二、主要功能:
1、學習掌握柜式空調制冷系統及原理,可以更好的掌握維修技術。
2、學習掌握柜式空調控制電路的結構、組成及工作原理。
3、可設置13個故障點,學生可根據故障現象在故障檢測板上進行檢
測和排除故障?荚囅到y(tǒng)有一臺主控電腦控制所有故障點及設備
運行,電腦自動設置故障,學生動手排查維修,電腦自動記錄、評分、打印等功能。
4、由于是應用真實的空調,可以進行折裝、制冷劑的充加等基本實訓。
5、具有溫度巡測功能,數碼顯示,溫度巡測器可檢測制冷制熱實驗設備的各關健部位的作溫度,提供實驗數據?蓹z測的關鍵點分別是:
1) 正常環境溫度
2) 空調壓縮機排氣管
3) 空調壓縮機回氣管
4) 空調冷凝器排風口
5) 空調蒸發器出風口
6、智能排故系統特點:
1) 計算機可以監控1-126臺空調制冷制熱智能考核臺。
2) 已設置13個故障點。(并可以擴展故障點)
3) 具有發卷功能。
4) 具有收卷功能。
5) 具有單臺試卷清零功能和全部試卷清零功能。
6) 具有自動檢測各空調制冷制熱智能考核臺的通訊聯機情況。
7) 可以生成學生個人成績單。
8) 可以對學生考核情況進行統計、分析。
9) 可設置進入系統密碼及修改密碼。
10) 具有打印功能。
11) 具有答題次數限制功能
三、實訓項目:
1、整流電路故障;
2、12伏電源電源電路故障;
3、5伏電源故障 ;
4、室內溫控探頭不良;
5、室外溫控探頭不良;
6、遙控接收頭損壞;
7、不制熱 ;
8、不制冷;
9、室內風機損壞;
10、室外風機塤壞;
11、風機電容器損壞;
12、蜂鳴器故障;
13、風向調節失控。
