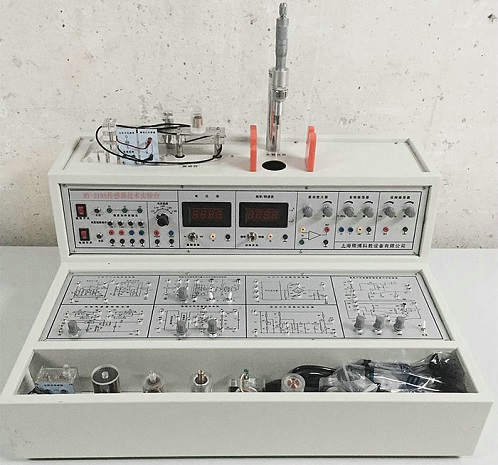

MY-319A傳感器技術實驗臺




傳感器技術實驗臺(12種傳感器)是適應不同類別、不同層次的專業教學實驗平臺。可完成“傳感器原理與應用”、“自動檢測技術”、“工業自動化儀表與控制”、“非電量電測技術”、“傳感器與測控技術”等課程的教學實驗。為各高等院校、中專與職業技術學院等新建或擴建實驗室,迅速開設實驗課提供了理想的實驗室設備。
二、技術規范及要求:
1、輸入電源:AC220V±5%  50±1Hz
2、額定電流:≤5A
3、直流電源:±5V   ±15V
4、穩壓系數:±1%
5、電壓紋波:≤10mV
6、非線性誤差:≤5%
7、測量精度:≤1%
8、功  耗:100VA
9、輸出電流:1A
10、相對溫度:-5℃~40℃
11、相對濕度:<85%(25℃)
12、實驗臺外形尺寸:610×500×400mm
三、技術要求:
1、實驗臺提供四組直流穩壓電源:±5V、±15V,具有短路保護功能,一組加熱源。
2、低頻信號發生器:1Hz-30Hz輸出連續可調,Vp-p值10V,最大輸出電流0.5A。
3、音頻信號發生器:0.4KHz-10KHz輸出連續可調,輸出電壓范圍:0VP~10VP連續可
調,最大輸出電流:0.5A(有效值0.4KHz)。
4、差動放大器:通頻帶0-10KHz,可接成同相、反相、差動結構,增益為1-150倍的直
流放大器。
5、數字式電壓表:三位半顯示,量程±2V、±20V,輸入阻抗100KΩ,精度1%。
6、數字式頻率/轉速表:由四只數碼管,2只發光管組成,輸入阻抗100KΩ,精度1%。頻率測量范圍1-9999 Hz,轉速測量范圍1-9999r/min。
7、機械式壓力表:0-40Kpa,精度2%。
8、手動氣壓源:0-40Kpa。
四、振蕩器要求:
1、加熱源:12V交流電源加熱,溫度控制范圍0~150℃。
2、振動源:振動頻率1Hz-30Hz,共振頻率12Hz左右。
3、轉動源:0-12V直流電源驅動,轉速可調范圍0~2400轉/分。
數據采集卡及處理軟件
數據采集工作12位AD轉換、分辨率由1/22048,采樣周期1m-100ms,采樣速度可選擇,即可單次采樣亦能連續采樣。標準RS-232、USB接口,與計算機串行工作。提供的處理軟件有良好的計算機界面,可以進行實驗項目選擇與編輯、數據采集、特性曲線的分析、比較、文件存取、打印等。
序號 實 驗 模 塊 傳 感 器 名 稱 量 程 精 度
1 電阻霍爾式傳感器模塊 電阻式傳感器 ± 2mm ±   1.5%
2   霍爾式傳感器 ≥   2mm 0.1%
3 電容式傳感器模塊 電容式傳感器 ±   5mm ± 2%
4 電感式傳感器模塊 電感式傳感器 ±   5mm ± 2%
5 光電式傳感器模塊 光電式傳感器 0-2400轉/分 ≤   1.5%
6 渦流式傳感器模塊 渦流式傳感器 ≥ 2mm ± 3%
7 溫度式傳感器模塊 溫度式傳感器 0-80℃ ±   2%
8 壓電式加速度傳感器模塊 磁電式傳感器   0   .5V/m
9 光纖式傳感器模塊 壓電式加速度傳器 1-30Hz ±   2%/s
10 壓力傳感器模塊 光纖式傳感器 ≥1.5mm ±   1.5%
11 低頻振蕩器模塊 壓力傳感器 0-50kpa ±   2%
12 差動放大器模塊 渦流測速傳感器 0-2400轉/分 ≤   1.5%
13   磁電測轉速傳感器 0-2400轉/分 ≤   1.5%
14   轉速傳感器 0-2400轉/分 ≤   1.5%
六、實驗臺特點:
1、傳感器外殼采用透明有機玻璃與硬聚氯制做,內部裝置各種精密傳感器。
2、每種傳感器每個獨立,傳感器上印有原理圖與接線口,給學生做實驗時快捷方便,而且老師可以帶到堂上講課用。
3、傳感器轉換電路板采用模塊式結構,模塊上印有轉換原理圖與接線口。
4、學校選購可根據要求增減實驗項目,實驗項目還可以根據新產品的開發不斷拓展。
七、傳感器配備清單
序號 器件名稱 單位 數量 序號 器件名稱 單位 數量
1 電阻式霍爾式傳感器轉換電路 1 21 壓電加速度式傳感器 個 1
2 電容式傳感器轉換電路 1 22 光纖式傳感器 個 1
3 電感式傳感器轉換電路 1 23 壓力傳感器 個 1
4 光電式傳感器轉換電路 1 24 超聲波傳感器 個
5 渦流式傳感器轉換電路 1 25 轉速傳感器 個 1
6 溫度式傳感器轉換電路 1 26 霍爾測速傳感器 個 1
7 壓電加速度式傳感器轉換電路 1 27 實驗臺 個 1
8 光纖式傳感器轉換電路 1 28 測微器 個 1
9 壓力傳感器轉換電路 1 29 壓力表 臺 1
10 超聲波傳感器轉換電路 1 30 橡皮氣囊 1
11 電阻式傳感器 個 1 31 三通管 1
12 電容式傳感器 個 1 32 鐵片、銅片、鋁片各一 個 1
13 霍爾式傳感器 個 1 33 溫度計0-100℃ 1
14 電感式傳感器 個   34 Φ8×4磁鋼 個 3
15 光電式傳感器 個 1 35 超聲波反射擋板 1
16 渦流式傳感器 個 1 36 說明書實驗指導書 1
17 渦流測速傳感器 個 1 37 連接導線 1
18 溫度式傳感器 個 1 38 微機連接線 1
19 磁電傳感器 個 1 39 數據采集處理軟件 24
20 磁電測速傳感器 個 1 40 電原線 1
八、實驗項目如下:   帶*為實驗為思考實驗
實驗一 電阻式傳感器的單臂電橋性能實驗
實驗二 電阻式傳感器的半橋性能實驗
實驗三 電阻式傳感器的全橋性能實驗
實驗四 電阻式傳感器的單臂、半橋和全橋的比較實驗
實驗五 電阻式傳感器的振動實驗*
實驗六 電阻式傳感器的電子秤實驗*
實驗七 變面積式電容傳感器特性實驗
實驗八 差動式電容傳感器特性實驗
實驗九 電容傳感器的振動實驗*
實驗十 電容傳感器的電子秤實驗*
實驗十一 差動變壓器的特性實驗
實驗十二 自感式差動變壓器的特性實驗
實驗十三 差動變壓器的振動實驗*
實驗十四 差動變壓器的電子秤實驗*
實驗十五 激勵頻率對差動變壓器特性的影響*
實驗十六 光電式傳感器的轉速測量實驗
實驗十七 光電式傳感器的旋轉方向測量實驗
實驗十八 接近式霍爾傳感器實驗
實驗十九 霍爾傳感器的轉速測量實驗
實驗二十 渦流傳感器的位移特性實驗
實驗二十一 被測體材質對渦流傳感器特性的影響實驗
實驗二十二 渦流式傳感器的振動實驗*
實驗二十三 渦流式傳感器的轉速測量實驗
實驗二十四 溫度傳感器及溫度控制實驗(AD590)
實驗二十五 磁電式傳感器的特性實驗
實驗二十六 磁電式傳感器的轉速測量實驗
實驗二十七 磁電式傳感器的應用實驗*
實驗二十八 壓電加速度式傳感器的特性實驗
實驗二十九 光纖傳感器的位移特性實驗
實驗三十 光纖傳感器的振動實驗
實驗三十一 光纖傳感器的轉速測量實驗
實驗三十二 壓阻式壓力傳感器的特性實驗
實驗三十三 壓阻式壓力傳感器的差壓測量實驗*
實驗三十四 超聲波傳感器的位移特性實驗
實驗三十五 超聲波傳感器的應用實驗*
