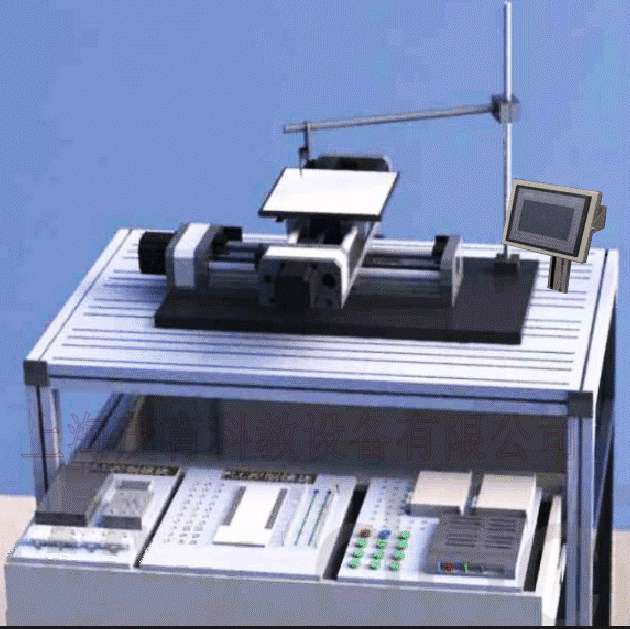

MY-21B運動實訓裝置

一、運動實訓裝置系統-要求:
運動實訓裝置要求適用《電機傳動與控制》、《數控技術》、《運動控制》、《電機控制》、《計算機控制》、《可編程控制器技術》、《機電一體化系統》、《機電控制工程》、《自控原理》等多個課程。要求采用最新的運動控制技術開發的一代運動控制產品,裝置要求包括:交流伺服電機和其驅動器、開放式電控臺、X-Y運動平臺和編程軟件。

二、裝置求完成實訓項目
1)伺服電機參數設置訓練。
2)伺服電機往復運行控制訓練。
3)伺服電機速度控制訓練。
4)伺服電機位置控制訓練。
5)伺服電機回原點方式訓練。
6)伺服電機停止控制方式訓練。
7)伺服信號反饋采集訓練。
8)單軸伺服電機定位控制。
9) 伺服系統的組成和基本操作
10)伺服驅動器的試運行
11)伺服驅動器的位置控制模式
12)可編程控制器指令編程
13)單軸定位運動控制
14)二維雙軸定位運動控制
15)觸摸屏編輯實訓

三、技術要求
1、工作電源:單相220+15% /50HZ(具有過流保護)
2、工作環境:環境溫度為-10℃- +40℃ 相對濕度<5% (25℃) 海拔<4000m;
3、整機容量:<1KVA
4、裝置重量:≤150kg。

四、裝置的基本要求
1、鋁型材安裝底板和支架;
結構要求采用鋁型材材料制作;尺寸:長*寬*高 500*450*30mm;
2、滾珠絲杠與直線滑軌組成的X-Y軸運動平臺;
滾珠絲杠裝置要求采用工業級產品,機械精度高,直徑16MM;直線滑軌要求采用工業級產品,配置高性能滑塊2個;有效行程為300㎜;平臺尺寸要求:長*寬*高 (形成+360)*300*70㎜;
3、Z軸氣動裝置;
要求采用不銹鋼與鋁材料,雙軸可調;平臺尺寸要求:長*寬*高 400*30*400mm;
4、智能控制面板與系統
實驗臺要求配置標準的控制實驗系統示教面板,面板共3個部分,包括X軸電氣單元、Y軸電氣單元、運動控制單元、傳感器單元等,配套連接電纜;伺服電機及驅動要求采用知名品牌,尺寸要求:長*寬*高 700*300*600mm;
5、控制器
采用知名品牌主機,位置控制模塊,包含編程軟件、工程組態;
6、每套配置實驗桌放置平面二維實訓裝置,含電腦主機架,實驗桌不小于尺寸:120×75×80cm
五、主要配置清單

序號 名稱 型號 數量 單位
1 PLC Q00UJCPU-SET 1
QD75P2N 1
2 觸摸屏 Proface7英寸工業彩色觸摸屏 1
3 伺服驅動器 HG-KR13J 100W 2
4 伺服電機 HG-KR13J 2
5 運動導軌 絲杠  導軌 2
6 實訓桌   1
7 接線端子排   1
8 安全插線   若干
9 編程電纜   1
10 觸摸屏與電腦通訊線   1
11 觸摸屏與PLC通訊線   1
12 傳感器 歐姆龍光電開關 4
  氣動元件 SMC氣缸電磁閥 1
13 磁性開關 國產 10
14 氣泵 靜音氣泵 1
15 設計費 電機設計  機械設計 1
