一、單片機實驗箱-系統簡介:
5210K單片機實訓箱是《MCS-51單片機原理與接口》《C8051嵌入式單片機控制技術》《自動化控制》《CPLD/FPGA技術》等課程教學的最佳配套實驗設備。以小系統、多功能、易擴展為設計思想,系統的地址總線、數據總線、控制總線全部引出,對用戶開放,并留有擴展單元(區),這樣學?梢詮男枰霭l(fā),靈活選配各種擴展模塊,為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境,也是科研、開發工作者的得力助手。
二、系統組成:

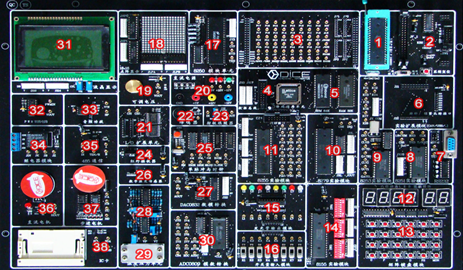

(1)硬件:
1 | 用戶CPU(AT89S52),帶仿真接口 | 21 | I/O口擴展模塊(74LS244、74LS273) |
2 | ISP在線編程接口,標配ISP下載線和軟件 | 22 | 蜂鳴器模塊 |
3 | 單片機所有IO口,數據、地址線,及譯碼地址區 | 23 | 射極跟隨器實驗?zāi)K |
4 | 譯碼、鎖存單元(由CPLD芯片1016設計) | 24 | 紅外遙控接收實驗?zāi)K(配紅外遙控器) |
5 | 擴展ROM(64K)、擴展RAM(32K) | 25 | 單脈沖與固定時鐘模塊 |
6 | 擴展模塊區(USB、網卡、CAN總線等) | 26 | DS18B20數字溫度傳感器模塊 |
7 | RS232串行通訊口 | 27 | DAC0832數模轉換模塊 |
8 | 8251實驗?zāi)K | 28 | 模擬溫度傳感器實驗?zāi)K |
9 | 8253實驗?zāi)K | 29 | 壓力傳感器實驗?zāi)K |
10 | 8279實驗?zāi)K | 30 | ADC0809模數轉換模塊 |
11 | 8255實驗?zāi)K | 31 | 128*64 LCD液晶顯示模塊(可換16*2 LCD模塊) |
12 | 六位動態數碼管實驗?zāi)K | 32 | PWM轉換模塊 |
13 | 4*6矩陣鍵盤模塊 | 33 | LM386音頻功放模塊 |
14 | 8155實驗?zāi)K | 34 | 繼電器模塊 |
15 | 8位LED發光二極管輸出模塊 | 35 | RS485通訊模塊 |
16 | 8位開關量輸入模塊 | 36 | 直流電機模塊(帶霍爾傳感器,可實現閉環調速) |
17 | 8250實驗?zāi)K | 37 | 四相步進電機模塊(帶驅動電路) |
18 | 16*16點陣實驗?zāi)K | 38 | 接觸式IC卡實驗?zāi)K(標配一塊IC卡) |
19 | 可調電壓模塊 | 39 | 標配超強DICE-Keil51仿真器(USB接口) |
20 | 直流電源模塊(提供+5V、+12V、-12V、GND) | 40 | 配套附件實驗接插線,排線,IC卡,紅外遙控器,USB線,說明書,光盤資料(含詳實的實驗代碼C與匯編程序)。 |
(2)軟件和程序:
系統配置98/2000/XP//WIN7等操作平臺的單片機仿真調試軟件KEILC51 UV2 調試環境,支持匯編、C51語言編譯、調試;單片機ISP在線下載軟件;串口調試助手;取模軟件等;隨光盤配有全部的實驗源程序和電子版實驗指導書。
(3)開關電源:
系統內置高性能開關電源,提供DC:+5V、+12V、-12V、GND。
(4)實驗箱材質和尺寸:
系統配置輕便鋁合金箱子作為實驗儀機箱。長*寬*高520*330*140
三、系統主要特點
(1)三核高性能KeilC仿真器(USB接口,標配):系統標配有USB接口DICE-Keil51仿真器或選配DICE-3000和其它型號仿真器。
★ DICE-Keil51仿真器是目前同行業功能完整,性能穩定,技術先進的全USB接口仿真器。兼容KEILC51 UV2 調試環境支持單步、斷點、隨時可查看寄存器、變量、IO、內存內容。支持夭折功能可仿真各種51指令兼容單片機,ATMEL、WINBOND、INTEL、SST、ST等等。
★不占資源,無限制真實仿真(32個IO、串口、T2可完全單步仿真),真實仿真32條IO腳,包括任意使用P30和P31口。
★USB接口,無需外接電源和串口,即插即用,臺式電腦、無串口的筆記本均適用。三CPU設計,采用仿真芯片+監控芯片+USB芯片結構,在仿真狀態下仿真芯片被完全凍結,可以100%重現CPU所有特性,即總線I/O口。
★下載仿真通訊急速115200BPS,也是KEIL支持的最高速度,相比以前版本提高一個數量級(10倍以上),單步運行如飛。
(2)支持C8051F 單片機(SOC):選配C8051F擴展板和DICE-EC5仿真器, DICE-EC5型USB高速通訊仿真器,通過4腳的JTAG接口可以進行非侵入式、全速的在線系統調試、仿真;集成開發環境支持Silicon Labs IDE和KEIL C軟件。
選配件:C8051F CPU卡 選配件:EC-5仿真器
(3)支持EDA/USB/以太網/CAN開發:通過選配EDA(標配并口JTAG下載線)USB/以太網/CAN擴展卡,實現CPLD/FPGA的實驗、學習和開發,并和單片機系統共用硬件資源。
選配件:EDA卡 選配件:USB2.0擴展卡
選配件:以太網卡 選配件:CAN總線擴展卡
(4)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(5)二次開發:系統將地址總線、數據總線、控制總線全部引出,主機板留有擴展單元,通過單片機仿真器調試用戶系統。
(6)在線下載:實驗系統配有ISP在線下載接口,可直接燒錄AT89S5X單片機。
(7)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,系統配有管理監控,在無仿真器狀態下,系統自動切換到脫機管理狀態,用戶可輕松調用EPROM中的實驗程序完成實驗。
(8) 革命性的單片機學習方式-DAQ創新實驗平臺(我公司專利產品,專利號:03221239.9)
通過選配DICE-DAQ數控式創新實驗平臺,將一些復雜的例如交通燈控制系統、四層電梯控制系統、刀庫捷徑選擇等實驗通過當前流行的動畫技術制作出來,借助PC要資源,仿真實物的控制系統。通過USB接口電路,實現CPU(單片機)對虛擬被控對象的控制和雙向通信。該實驗平臺形象生動、可操作性強、可實現復雜的閉環控制,大大提高學生的學習興趣和創新思維。與傳統的實物模型相比:性價比極高、無需后續的保養和維修、使用安全方便。目前該創新實驗平臺有15個典型的系統實驗。
四、實驗項目
(一)軟件實驗
(1)清零程序;
(2)拆字程序;
(3)拼字程序;
(4)數據區傳送子程序;
(5)數據排序?qū)嶒灒?br />
(6)查找相同數據個數;
(7)無符號雙字節快速乘法子程序;
(8)多分支程序;
(9)脈沖計數實驗;
(10)電腦時鐘實驗。
(二)硬件實驗
(1)P1口亮燈實驗;
(2)P1口轉彎燈實驗;
(3)P3.3口輸入,P1口輸出實驗;
(4)工業順序控制實驗;
(5)8255 A、B、C口輸出方波實驗;
(6)8255 PA口控制PB口;
(7)8255控制交通燈;
(8)簡單I/O擴展實驗;
(9)A/D0809轉換實驗;
(10)D/A0832轉換實驗;
(11)8279鍵盤顯示實驗;
(12)通用打印機實驗;(打印機選配)
(13)微型打印機打印字符、曲線、漢字實驗;(打印機選配)
(14)I2C儲存卡讀寫實驗;
(15)繼電器控制實驗;
(16)步進電機控制;
(17)8253方波實驗;
(18)小直流電機調速實驗;
(19)16*16 LED點陣顯示實驗;
(20)128*64 LCD液晶顯示實驗;
(21)8250可編程異步通訊接口實驗(自發自收);
(22)8251可編程通訊接口實驗(與PC機);
(23)單片機RS232/485串行發送實驗(雙機通訊);
(24)單片機RS232/485串行接收實驗(雙機通訊);
(25)溫度實驗;
(26)壓力實驗;
(27)DS18B20單總線數字溫度傳感器實驗;
(28)紅外線遙控通信實驗;
(29)PWM脈沖寬度調制實驗;
(30)射極跟隨器實驗;
(31)電子音樂演奏實驗。
(三)擴展卡實驗(選配)☆
1、KZ-1擴展卡完成以下實驗:
(32)MAX813看門狗實驗
(33)74LS165并轉串實驗
(34)74LS164串轉并實驗
(35)查詢式鍵盤實驗
(36)74LS138譯碼實驗
2、KZ-2擴展卡完成以下實驗:
(37)LM331 V/F轉換實驗
(38)LM331 F/V轉換實驗
(39)光耦隔離模塊實驗
3、KZ -3擴展卡完成以下實驗:
(40)串行EEPROM 93C46讀寫實驗
(41)I2C AT24C02讀寫實驗
(42)TLC549串行A/D轉換實驗
(43)TLC5615 10位D/A串行轉換實驗
(44)PCF8563 I²C日歷時鐘實驗
4、KZ -4擴展卡完成以下實驗:
(45)ISD1730語音錄放實驗
5、CAN總線擴展卡:
(46)CAN總線通訊接口實驗
6、TCP/IP以太網擴展卡
(47)以太網TCP/IP協議接口實驗
7、USB2.0卡
(48)USB2.0通訊接口實驗。
8、1032擴展卡:
Lattice公司:Lattice1032E芯片實驗開發。
9、1K30擴展卡:
Atera公司:EP1K30TC144芯片實驗開發。
10、C8051F020擴展卡+DICE-EC5仿真器:
C8051F020是完全集成的混合信號系統級MCU芯片。下面列舉了一些主要芯片資源:
(1)高速流水線結構的8051兼容的CIP-51內核(最大25MIPS);
(2)全速非侵入式的系統調試接口(片內);
(3)真正12位100ksps的8通道ADC,帶PGA和模擬多路開關;8位500ksps的8通道ADC;
(4)兩個12位DAC,可編程更新時序;
(5)64K字節可在系統編程的FLASH存儲器;
(6)4352(4096+256)字節的片內RAM;
(7)可尋址64K字節地址空間的外部數據存儲器接口;
(8)硬件實現的SPI,SMBus/IIC和兩個UART串行接口;
(9)5個通用的16位定時器;
(10)具有5個捕捉/比較模塊的可編程計數器/定時器陣列;
(11)片內看門狗定時器,2個比較器,VDD監視器和溫度傳感器;
(12)64個I/O端口;
(13)-40~85度工業級溫度范圍;
(14)2.7V~3.6V工作電壓,100腳TQFP封裝;

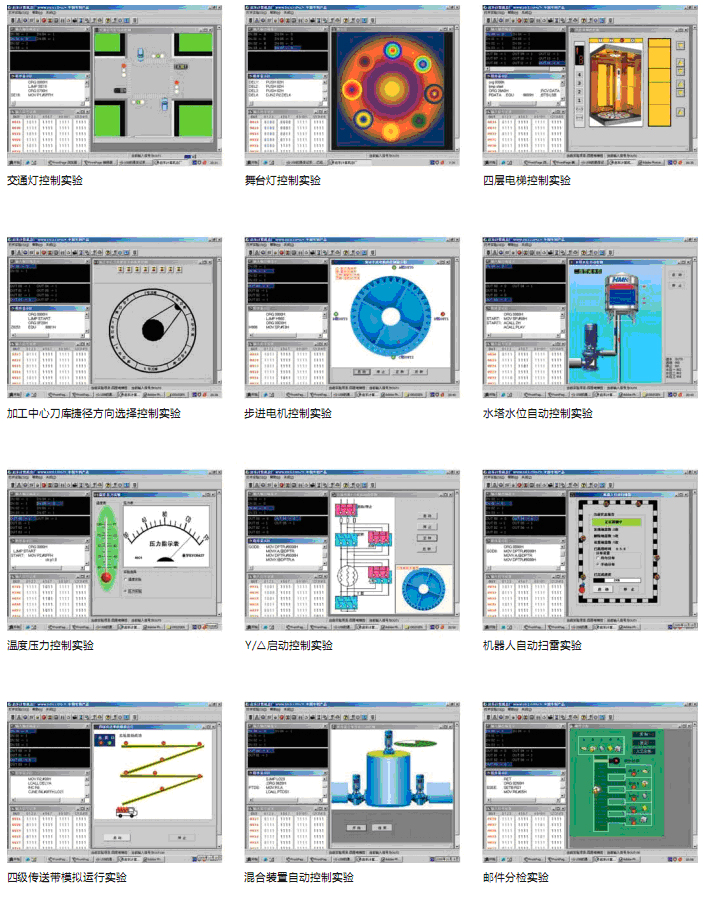

11、DICE-DAQ數控式創新實驗平臺擴展卡(實驗對象通過軟件仿真)
閉環控制
(1)機器人掃地雷實驗;
(2)刀庫捷徑選擇實驗;
(3)四層電梯實驗;
(4)四級傳送帶實驗;
(5)郵件分揀實驗;
(6)水塔水位控制實驗;
(7)交流電機Y/△起動實驗;
開環控制:
(8)交通信號燈實驗;
(9)步進電機實驗;
(10)舞臺燈實驗;
(11)LED顯示實驗;
(12)液體混合裝置實驗;
(13)八通道邏輯分析實驗;
(14)溫度壓力實驗;
(15)連線自檢實驗;。
五、單片機項目實訓包(用戶根據需求選配)
序號 | 實訓包名稱 | 配件 | 說明 | |
配件名稱 | 數量 | |||
1. | 可燃?xì)怏w報警儀 | 可燃?xì)怏w檢測模塊 | 1 | 使用可燃?xì)怏w傳感器,調理電路進行信號調理,單片機根據信號進行報警。 |
配件、技術資料 | 1 | |||
2. | 流量液位檢測自動供水(帶紅外遙控) | 51單片機系統 | 1 | 單片機實時檢測并在LED上實時顯示水流量信息,同時根據液位情況,控制水泵進行自動供水控制,水流量可手動進行調節。系統帶紅外遙控系統。 |
透明供水系統模型 | 1 | |||
水泵 | 1 | |||
流量檢測系統 | 1 | |||
液位檢測系統 | 1 | |||
紅外遙控器 | 1 | |||
配件、技術資料 | 1 | |||
3. | 超聲波倒車?yán)走_(dá) | 51單片機系統、超聲波測距模塊、顯示模塊整合到一塊PCB板上。 | 1套 | 使用一對超聲波傳感器,單片機根據發射與接收超聲波信號的時間差來計算距離,帶溫度補償,結果用數碼管顯示 |
配件、技術資料 | 1份 | |||
4. | 環境測試儀 | 51單片機系統 | 1個 | 使用溫度、濕度、光強傳感器,測量環境溫度和濕度及光線明暗 |
環境測試模塊 | 1個 | |||
鍵盤顯示模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
5. | 出租車計價器 | 51單片機系統 | 1個 | 直流電機模擬車輪,用霍爾傳感器測里程,用LCD顯示里程、單價、總價、等信息 |
液晶顯示模塊 | 1個 | |||
直流電機模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
6. | 數字式多路溫度采集系統 | 51單片機系統 | 1個 | 對8組DS18B20同進進行溫度采集和顯示 |
DS18B20模塊 | 1個 | |||
鍵盤顯示模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
7. | 數據采集系統 | 51單片機系統 | 1個 | 采用AD轉換器轉換模擬信號,再通過單片機串口發送到PC機,PC機對收到的數據進行顯示 |
數據采集模塊 | 1個 | |||
串行通信模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
8. | 交通燈控制系統 | 51單片機系統 | 1個 | 用LED發光二極管模擬交通燈,數碼管顯示倒計時秒數 |
交通燈模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
9. | 直流電機控制系統 | 51單片機系統 | 1個 | PWM控制直流電機轉速,并用霍爾傳感器測速 |
電機控制模塊 | 1個 | |||
鍵盤顯示模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
10. | 公交車報站器 | 51單片機系統 | 1個 | 公交車報站,語音提示,可進行語音錄放控制 |
語音錄放模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
11. | 紅外測溫儀 | 紅外測溫模塊、顯示模塊 | 1套 | 使用熱釋紅外傳感器,實現非接觸測量人體、物體溫度,用LCD顯示 |
配件、技術資料 | 1份 | |||
12. | 數字電子鐘 | 51單片機系統 | 1個 | 年、月、日、星期、時、分、秒顯示,程序中可設置初值 |
日歷時鐘模塊 | 1個 | |||
鍵盤顯示模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
13. | 俄羅斯方塊游戲 | 單片機系統 | 1個 | 單片機實現俄羅斯游戲,用LCD顯示,鍵盤控制 |
液晶顯示模塊 | 1個 | |||
鍵盤顯示模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
14. | 電子稱 | 51單片機系統 | 1個 | 測量物體質量,用數碼管顯示,提供法碼,量程500克 |
壓力測量模塊 | 1個 | |||
鍵盤顯示模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
15. | 考勤機 | 51單片機系統 | 1個 | IC卡應用于考勤機,身份識別 |
讀卡器模塊 | 1個 | |||
鍵盤顯示模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
16. | U盤、SD卡讀寫器 | U盤、SD卡讀寫模塊 | 1個 | 可讀寫U盤/SD卡,U盤/SD卡自配 |
配件、技術資料 | 1份 | |||
17. | 音樂播放器 | MP3播放模塊 | 1個 | 可播放MP3音樂,并可自由更新MP3文件 |
配件、技術資料 | 1份 | |||
18. | 無線數據傳輸系統 | 無線通信模塊(含發射、接收模塊) | 1個 | 無線數據傳輸模塊實現數據傳輸,注:用戶至少配兩套系統才能完成傳輸功能 |
配件、技術資料 | 1份 | |||
19. | 基于CAN總線的汽車車窗控制 | 51單片機系統 | 1個 | CAN總線方式通信,控制車窗的開合(模擬),注:用戶至少配兩套系統才能完成傳輸功能 |
CAN通訊模塊 | 1個 | |||
配件、技術資料 | 1份 | |||
20. | 網絡家電 | 51單片機系統 | 1個 | 通過以太網控制(模擬)空調的啟動、停止和設置 |
以太網通訊模塊 | 1 個 | |||
配件、技術資料 | 1份 | |||
21. | GSM通信系統 | 51單片機系統、GSM網絡通信模塊整合到一塊PCB | 1個 | 單片機控制GSM通信模塊實現自動拔號通話功能 |
配件、技術資料 | 1份 | |||
22. | GPS定位 |
51單片機系統、GPS模塊、 液晶顯示模塊整合到一塊PCB板上 |
1個 | 單片機讀取GPS模塊信號:時間、經度、緯度、海拔、移動速度等,用LCD顯示 |
配件、技術資料 | 1份 |
