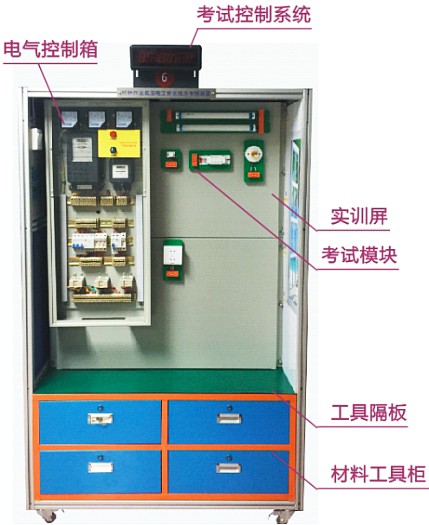

MY-403L低壓電工照明實操考核柜

低壓電工照明實操考核柜-是適合企業電工(初級)技能培訓教學，電工考核柜采用了照明電路，也是電工技術等級標準和電工操作證所規定的考核鑒定內容，電工考核柜為了培養學員在實踐中的基本技能和接線技巧，讓學員很快掌握實際操作技能知識與實踐接線技巧。
二、技術參數：
1、外形尺寸:1200×550mm×1800mm。
2、環境溫度:-10℃～40℃、相對濕度:≤80%（25℃）
3、輸入電源：三相四線制～380V±10%  50Hz，額定電流:32A以上
4、安全保護：漏電保護器
三、考核柜配置：
柜內裝有單聯開關、雙聯開關、單三相電度表、照明燈、日光燈等各種實訓元器件，且所有器件的接線都在接線端子排上進行接線，從而避免了因長時間在器件本身進行走線而導致其損壞，通過走線槽進行工藝布線。內含：電源開關（單相斷路器3只、三相斷路器1只）、電能表2只、照明燈（白熾燈、日光燈各1個）、熔斷器2個（備注額定電流32A以上）、漏電保護器1個、組合開關1個、單雙聯開關各1個及接線端子若干。
四、參考可完成電工訓練項目：
1、直接式單相電度表的接線；
2、三相用戶的電度表接線；
3、帶互感器的三相電度表接線；
4、三只電流互感器、三只電流表作△形接線的測量；
5、三只電流互感器、三只電流表作Y形接線的測量；
6、室外照明燈的安裝；
7、三相三線制線路上安裝照明燈具；
8、日光燈的安裝與接線；
9、使用雙聯開關控制一具照明燈的線路連接；
10、直流電路上直接式電壓表及電流表的測量；
11、使用一只電壓表測量三相電壓；
12、三相四線三分路選用漏電保護開關的接線等。
五、安全防范結構要求：
如牢固接地，按鈕指示燈內置，電機防護罩等，結構不能偏離工業實際應用，柜內包含電氣實操/考核板，工具隔板、電機及電機安裝板等。
六、考核柜配置清單：

序號	名稱	型號	數量	單位	備注
1	空氣開關	3P+N 10A 帶漏電保護	1	只	正泰
2	空氣開關	1P+N 10A 帶漏電保護	1	只	正泰
3	電流互感器	5A/5A	3	只	正泰
4	保險絲底座	RT28N-32X	3	個	茂育
5	指針式電流表	6L2 3A或5A	3	只	康一
6	三相電能表		1	只	正泰
7	單相電能表		1	只	正泰
8	日光燈管		1	只
9	啟輝器		1	只
10	鎮流器		1	只
11	燈座		1	個
12	插座	86型（配底座）	1	個
13	開關按鈕板	86型（配底座）	2	個



---
