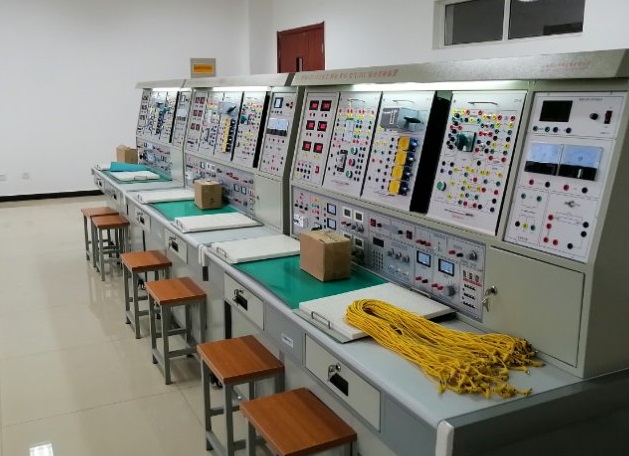

MYMD-11立式電工.模電.數電.電氣.PLC控制綜合實驗裝置





立式電工.模電.數電.電氣.PLC控制綜合實驗裝置適用于高等院校及要求較高的中專、技校、職業學校,可完成電工學、電工原理、電路分析、模擬電子技術、數字電路、電氣控制、PLC可編程控制設備等課程實驗。
一、
實驗裝置的特點:
實驗臺具有較完善的安全保護措施,較齊全的功能。電工、電氣控制、PLC可編程控制實驗器件采用適應性強的模塊式掛箱;在實驗屏上完成實驗,實驗方法靈活,動手能力強,實驗連線接點接觸可靠,符合不同深度,不同廣度的教學要求。數電、模電在九孔通用電路板掛箱上完成,根據實驗復雜程度選取掛箱個數,根據實驗電路在通用電路板上拼插實驗電路,實驗元件制成透明盒體,直觀性好,盒蓋印有永不褪色元件符號,線條清晰美觀。盒體與盒蓋結合采用較科學的壓卡式結構,維修、更換元件拆裝方便。該實驗臺結構合理,學?呻S時按需要增添新的模塊掛箱,靈活、經濟。
二、實驗臺、實驗屏和實驗操作桌結構和功能:
1、電源及參數
1.1輸入電源:三相四線電源,輸入時指示燈亮
1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
  A組:單、三相可調交流電源,提供三相0~380V連續可調的交流電源,同時可得至0~250V單相可調電源(配有一臺1.5KVA的三相自耦調壓器,配有三只指針式交流電壓表,指示調壓器輸出電壓)。
  B組:低壓交流電壓3-24V分七檔可調,最大輸出電流1.5A,電流表指示。
  C組:低壓直流穩壓電源,電壓5V,電流0.5A,電流表指示。
  D組:雙路穩流穩壓電源,二路輸出電壓均為0~30V,由多圈電位器連續調節,輸出最大電流為1.5A,每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩定度<10-2,負載穩定度<10-2,紋波電壓: <5mV。
  E組:單相交流市電輸出,供用戶自備設備使用。
2、函數信號發生器:
2.1波形:正弦波、三角波、方波脈沖波、鋸齒波、TTL方波、矩形波。
2.2頻率范圍:由0.1Hz到2MHz,分七個頻率檔級。
2.3正弦波失真度:10-30Hz<3% 30Hz-100KHz≤1%
2.4方波響應:前沿/后沿≤100nS(開路)
2.5最大輸出幅度(開路):f<lMHz 幅度≤15vp-p ,1M<2MHz 幅度≤11vp-p
2.6直流偏置(開路):±l0V
2.7輸出阻抗Z:Z0=50Ω±5Ω
2.8占空比:脈沖與鋸齒波上升、下降沿可連續變化,范圍10%~90%。
2.9壓控振蕩(VCF):加外加直流電壓0--±5V變化時,對應的頻率變化大于l00:1。
2.10輸出衰減:20dB 40dB 60dB
3、頻率計數器:
3.1測頻范圍:lHz~l00MHz。
3.2閘門時間:0.01S、0.1S、1S、10S
3.3輸入阻抗(AC耦合):電阻分量約500KΩ,并聯電容約100P。
4、單次脈沖:每次可輸出一對正負脈沖。
5、音頻功率放大器:輸入音頻 電壓不低于10mV,輸出功率不小于1W,音量可調,內有喇叭,用于放大電路擴音,也可作信號尋跡。
6、七段譯碼器:3組七段譯碼器及對應譯碼顯示數碼管。
7、絕緣電阻:>5MΩ
8、漏電保護:漏電動作電流≤30MA
9、實驗屏:
1)外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000uA。
2)外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~10mA。
3)外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~100mA。
4)外測直流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000mA。
5)外測交流電流表:精度0.5級,三位半數字式顯示,測量范圍0~100mA。
6)外測交流電流表:精度0.5級,三位半數字式顯示,測量范圍0~1000mA。
7)四路電流插座:與配備的電流插頭配套使用,在實驗中實現一表多測。
8)指針式功率因數表:外測實驗電路功率因數,2.5級。
9)指針式±100uA電流表,1.5級,外測。
10)指針10mA電流表,1.5級,外測。
11)實驗變壓器:100W,220V/36V+110V,接線端已由面板接線柱引出,實驗方便。
12)日光燈照明、實驗二用電路:由選擇開關控制日光燈為實驗用或照明用。實驗端口已通過接線柱引出,鎮流器、日光燈、啟動器已裝在實驗屏內。
13)實驗屏中部:實驗?zāi)K掛箱實驗時安放位置。掛箱調換,安放方便。
10、實驗操作桌:加強型雙面防火板制成,不變形、不褪色,造型美觀大方,左右有抽屜,存放工具,下邊為存放柜,用于存儲元器件。
四、
實驗裝置構成:實驗裝置由實驗屏、實驗?zāi)K掛箱、實驗臺、實驗操作桌構成。一臺二座,規格:160×70×172cm。
1、實驗屏:左側為測量電表及電流插座,右測為實驗變壓器,日光燈實驗電路、功率因數表等,中部為實驗時放置掛箱。
2、實驗臺:由電源、信號源、安全保護裝置構成。
3、實驗操作桌:桌面實驗時放置實驗器件,下部為儲存柜儲存實驗器件用。
4、實驗?zāi)K掛箱:
 MY-01 電流源—電壓源轉換電路、受控源特性實驗電路、直流實驗電路組成。
 MY-02 由常用分立元件,RC選頻網絡測定單元組成。
 MY-03 三相負載
 MY-04 繼電控制一單元
 MY-05 繼電控制二單元
 MY-06 繼電控制三單元
 MY-07 直流電機實驗電源、調速環節模塊、勵磁電流、電樞電流指示表掛箱。
 MY-08 數電、模電九孔萬能實驗插板一、二單元
 MY-09  PLC主機及轉換接口、開關:主機為三菱FX1N-40mR,隨機配置仿真
教學軟件一套、工控組態軟件一套
PLC模擬演示實驗掛箱十七塊(規格:40cm×24cm×6cm)

1)交通信號燈PLC自動控制實驗掛箱
2)攪拌器的PLC自動控制實驗掛箱
3)LED數碼管顯示PLC自動控制實驗掛箱(實物)
4)四層電梯的PLC自動控制實驗掛箱 (實物)
5)加工中心刀具庫選擇控制實驗掛箱(實物)
6)藝術彩燈造型的PLC控制實驗掛箱
7)電機的自動控制實驗掛箱(實物)
8)步進電機的PLC控制實驗掛箱(實物)
9)PLC009 模擬電視發射塔實驗掛箱
10)PLC010 自動送料裝車系統實驗掛箱
11)PLC011 自動售貨機實驗掛箱
12)PLC012 自動成型系統實驗掛箱
13)PLC013 水塔自動供水系統實驗掛箱
14)PLC014 郵件自動分揀系統實驗掛箱
15)PLC015 自動洗衣機系統實驗掛箱
16)PLC016 電鍍系統實驗掛箱
17)基礎實驗掛箱
五、器材配備(1臺2座):2臺180W三相電動機,1臺100W直流電動機,1只MF47萬用表,1只數字萬用表,1套電烙鐵及烙鐵架,40根疊插式實驗連接線,1套數電、模電實驗所需電阻、電位器、電感、電容、變壓器、傳感器、集成座等元件單元盒(元件已裝在單元盒內),1套工具,2張學生凳。
六、
立式電工.模電.數電.電氣.PLC控制綜合實驗裝置實驗內容:
(一)電工部分
(二)數電、模電部分:
(三)電氣控制部分:
(四)PLC可編程控制部分:
1.與、或、非邏輯功能實驗
2.定時器、計數器功能實驗
3.跳轉、分支功能實驗
4.移位寄存器實驗
5.?dāng)?shù)據處理功能實驗
6.微分、位操作實驗
7.交通信號燈PLC自動控制實驗
8.?dāng)嚢杵鞯腜LC自動控制實驗
9.LED數碼官顯示PLC自動控制實驗(實物)
10.四層電梯的PLC自動控制實驗(實物)
11.加工中心刀具庫選擇控制實驗(實物)
12.藝術彩燈造型的PLC控制實驗
13.電機的自動控制實驗 (實物)
14.步進電機的PLC控制(實物)
15.模擬電視發射塔實驗實驗
16.自動送料裝車系統控制實驗
17.自動售貨機實驗
18.自動成型實驗
19.水塔自動供水控制系統實驗
20.郵件自動分揀實驗
21.自動洗衣機控制系統模擬實驗
22.電鍍過程控制實驗
(五)PLC綜合實驗部分
1.PLC控制三相電動機動機啟動停止
2.PLC控制三相異步電動機正轉、反轉
3.PLC控制三異步電動機順序啟動
4.PLC控制三相異步電動機往返運動
5.PLC控制三相異步電動機Y/△啟動

友情提示:
1、設備驗收:各采購單位收貨時請檢查立式電工.模電.數電.電氣.PLC控制綜合實驗裝置的貨品外觀,核實立式電工.模電.數電.電氣.PLC控制綜合實驗裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供立式電工.模電.數電.電氣.PLC控制綜合實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌牧⑹诫姽?模電.數電.電氣.PLC控制綜合實驗裝置選型錯誤或立式電工.模電.數電.電氣.PLC控制綜合實驗裝置購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對立式電工.模電.數電.電氣.PLC控制綜合實驗裝置的發貨期為參考值,如您需要了解立式電工.模電.數電.電氣.PLC控制綜合實驗裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、如各采購單位對立式電工.模電.數電.電氣.PLC綜合實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關立式電工.模電.數電.電氣.PLC控制綜合實驗裝置的技術咨詢。
