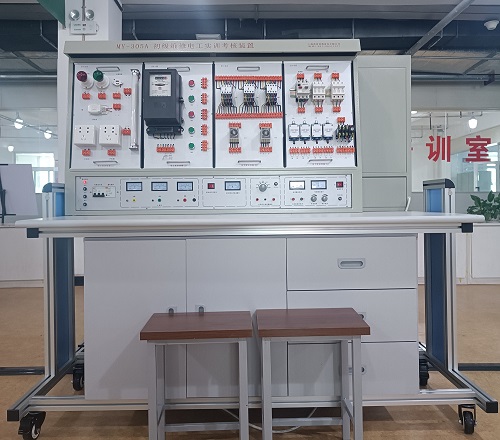

MY-305初級電工實訓裝置
一、初級電工實訓裝置是按照勞動和社會保障部頒發的工人等級標準及職業技能鑒定的要求而設計的,設備采用常用的模塊化設計,根據不同的實訓考核內容配置相應的實訓模塊,實訓方便、布局合理、易于擴展升級,實訓內容涵蓋電工儀表、電工接線工藝、電子電路、電工照明配電、電力拖動、觸電急救、安全消防等,符合初級電工國家職業標準教、培、考的要求,適應各職業學校、技工學校、中專學校、勞動培訓及技能鑒定機構等單位的教學培訓、實訓考核、技能鑒定。
二、技術性能:
1、輸入電壓:三相四線制380V±10% 50Hz
2、工作環境:環境溫度范圍為-5~+40℃
3、裝置容量:<1KVA
4、安全保護:漏電動作電流≤30mA 過流保護、熔斷器保護
5、外形尺寸:1600mm×700mm×1450mm
三、基本配置及功能:設備主要由實訓屏、實訓掛箱、實訓器材、實訓桌等組成。
(一)實訓屏:實訓屏為鐵質雙層亞光密紋噴塑結構,鋁合金面板,為實訓掛箱提供交流電源、直流穩壓穩流電源,
具體功能如下:
1、外部電源輸入指示燈亮(提醒操作者外部電源已與實訓臺接通)。
2、推上三相漏電開關,三相電源向?qū)嵱?xùn)掛箱等供電,三只450V電壓表指示輸出線電壓。
3、低壓交流電源:輸出3V、6V、9V、12V、15V、18V、24V低壓交流電源。
4、提供~220V插座2只,為外部設備提供工作電源。
5、直流穩壓穩流電源:電壓0-30V連續可調,內置式繼電器自動換檔,多圈電位器連續調節,輸出電流2A,具有預設式限流保護功能。
(二)實訓掛箱及器材配備
1、SY-61維修電工掛箱(一)
2、SY-62維修電工掛箱(二)
3、SY-63維修電工掛箱(三)
4、SY-64維修電工掛箱(四)
5、SY-65維修電工掛箱(五)
6、九孔萬能實訓板2塊,實訓板:電路板由進口ABS注塑而成,表面均布有九孔成一組相互聯通的插孔單元組成,九孔萬能電路插板底部裝有一次性壓鑄而成的九孔銅片,與九孔板表面九孔一組單元相對應。元件盒在其上任意拼插成實驗電路,動手動腦能力強,開發、擴展新型實驗項目便捷。
7、透明元件盒:盒體透明直觀,盒蓋印有永不褪色元件符號,線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構,維修、拆裝方便,元件盒插腳由螺帽固定可拆卸,維修方便。
8、電阻、電位器、電容、二極管、三極管、可控硅等器材一批。
9、三相鼠籠異步電動機180W Y/△ 1臺
(三)實訓桌:鋁木結構,桌面為防火、防水、耐磨高密度板,造型美觀大方,堅固耐用。
四、實驗項目:
(一)電拖部分
1、三相電機直接啟動控制
2、三相電機點動控制
3、三相電機自鎖運行控制
4、帶電流表的點動與連續運行控制
5、帶電能表的兩地控制
6、單向運行反接制動控制
7、時間繼電器控制電動機Y/△降壓起動控制
8、工作臺自動往返行程開關控制
(二)室內照明配電
1、插座和一個開關控制一盞燈
2、日光燈線路的接線
3、聲控開關控制白熾燈電路的接法
4、單相電度表直接接線電路
5、配電板的安裝
6、兩地控制一盞燈的接法
(三)電子技術綜合訓練
1、單相橋式整流電路
2、串聯可調穩壓電源電路
3、延時照明開關控制線路
4、半導體收音機的組裝與調試
