MY-112電工電子技術綜合應用創新實訓考核裝置

電工電子技術綜合應用創新實訓考核裝置適用的專業有電氣類、電子類、機械類、機電類及一般工程類專業的<模擬電子技術>、<數字電子技術>、 <電工基礎>、<電路原理>、<電路與磁路>、<電工學>、<電力電子技術>、<電機及拖動技術>等多門課程的綜合應用、創新實訓要求。并可進行相關課程的課程設計,畢業設計以及電工、電子產品研制。
電工創新實訓模塊為塑料有機盒及PCB板構成,且包括多個組合模塊,為學生提供了一個進行綜合應用、創新實訓,可充分發揮學生潛能的完全開放的平臺。
二、技術指標:
1、工作電源:三相五線 AC 3800V±10%  50Hz
2、工作溫度:-10~40℃;環境濕度:≤90%(25℃)
3、外形尺寸:長×寬×高=1600×700×1200㎜(左右)
4、整機功耗:≤1.5KW
5、安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、功能特點
    1、由驗證書本知識,轉向綜合應用書本知識,實驗、實訓安排以培養能力為主線,以技術應用為目標,接近生產實際。
2、由學生獨立自主去搭建實驗、實訓電路,各種模塊精心配置,有多個應用組合部件,模塊采用塑料有機盒,兼作實物示教,一舉多得。電工電子單元模塊包括實訓指導書項目所需的單元,還為學生可能進行的創新與探索,配置了較齊全的單元。
3、裝置提供了齊全的各種電源及信號源,以及各種儀表,為學生提供了一個完全開放的,可充分發揮創新潛能的平臺,在此平臺上,可以做電工電子產品線路的安裝調試和排故,還可做技能競賽、課程設計、畢業設計和科技開發;而且模塊維修方便,可放手讓學生操作、試驗,無后顧之憂。
4、本裝置配套電工技術綜合應用創新實訓項目,均經過反復斟酌、精心配置;其中有許多電工電子產品線路,不僅有利于知識的實際應用,而且可以大大提高學生的學習興趣。
本設備各個功能模塊單元功能構成:
電源儀表控制屏部分介紹:
電源儀表控制屏箱體采用鐵質雙層亞光密紋噴塑結構,鋁質面板。

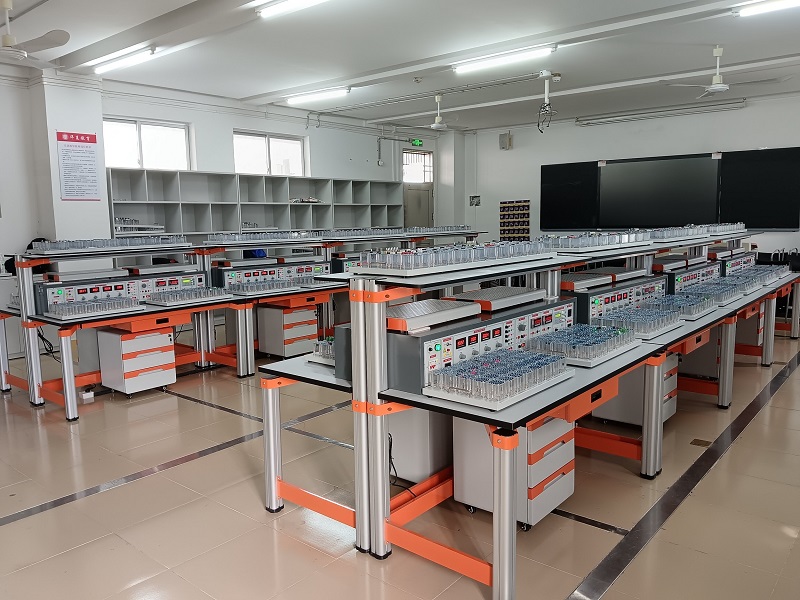

還設有鋁合金安裝支架,具體見實驗臺參考圖片。
(1)三相交流電源模塊
提供三相固定380V交流電源,三相固定220V交流電源及單相0~250V連續可調交流電源,配備1臺單相調壓器,規格為0.5kVA/0~250V。380V交流電源輸出處設有過流保護,相間、線間過電流及直接短路均能自動保護。配有一只指針式交流電壓表,通過波段開關切換可指示三相固定380V交流電源輸出電壓。
設有一路AC380V和三路AC220V交流電源接口,可為外配儀器設備提供工作電源。
(2) 低壓交流電源模塊
電壓3-24V分七檔可調,分3V,6V,9V,12V,15V,18V,24V輸出,最大輸出電流1.5A,電流表指示, 同時提供雙17V帶中心抽頭變壓器一只。
(3)穩流穩壓電源模塊
A.提供0~220V連續可調直流電源,電源輸出處設有過流保護,當直接短路或所帶負載太大,系統即告警并切斷輸出電源。
*B.雙路直流程控電源
   1)采用DAC加MOS管恒流輸出,每路輸出0-30V/2A,電壓穩定度≤0.3%,電流穩定度≤0.3%,有短路、過流自動保護功能,設有短路軟截止自動保護和自動恢復裝置。
2)2.7寸TFT液晶屏顯示輸出電壓、輸出電流、負載電壓和負載電流,并且具有恒流提醒功能。
3)采用EC11旋鈕編碼器調節輸出電流和限位電流。
4)上位機設置輸出電流和限位電流,并有實時監視及鎖定和關斷功能。
5)電源效應≤0.01%+3mV
6)負載效應≤0.01%+3mV(I≤1A)/≤0.02%+5mV (I≤3A)。
7)恢復時間≤100us。
8)漣波和噪聲≤1mVrms。
9)溫度系數≤100ppm/℃。
10)工作溫度范圍-20℃~+50℃。
*C.固定直流電源
   1)電壓電流參數±5V/5A、±12V/2A、±24V/2A。有短路、過流自動保護功能,設有短路軟截止自動保護和自動恢復裝置。
2)固定電源測量板2.7寸TFT液晶屏具有正負電壓顯示,正負電流顯示,具有過載提示功能。
3)上位機具有實時監視及關斷功能。
4)紋波與噪聲:150mVp-p。
5)啟動上升時間:100ms。
   6)工作溫度范圍:-20℃~+50℃。
*(4)交直流測量儀表模塊
A、智能型真有效值交流數字電壓表
1)測量范圍:0-500V,設置 2V/20V/200V/1000V四量程,量程自動切換,超量程報警。
2)2.7寸TFT液晶屏顯示四位測量值,具有超量程自動提示功能。
3)測量精度:±0.5%+2。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
B、智能型真有效值交流數字電流表
1)測量范圍:0-5A, 設置2mA/20mA/200mA/5A四檔量程,具有量程自動切換,超量程自動報警功能。
2)2.7寸TFT液晶屏顯示四位測量值,具有超量程提示功能。
3)測量精度:±0.5%+4。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
7)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
C、智能型直流電壓表
1)測量范圍:0-1000V, 設置2V/20V/200V/1000V四檔量程,具有量程自動切換,超量程自動報警功能。
2) 2.7寸TFT液晶屏顯示四位測量值,具有超量程提示功能。
3)測量精度:±0.5%+2。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
  7)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
D、智能型直流電流表
1)測量范圍:0-5A,設置 2mA/20mA/200mA/5A四檔量程,具有量程自動切換,超量程報警功能。
2)2.7寸TFT液晶屏顯示四位測量值,超量程提示。
3)測量精度:±0.5%+2。
4)抽樣率:5次/秒
5)工作溫度范圍:-20℃~+50℃。
6)上位機具有實時監視及關斷功能。
  7)儀表采用現代化技術,液晶中文顯示,具備智能化數字化,具備人機界面,通過按鍵能夠?qū)x表進行設置操作,量程自動切換模式、校準、調零、濾波級數設置、通信地址設置、超量程保護、短路保護等功能。硬件部分整體性強,集成度高,采用表貼工藝制作,工業塑料外殼,面板嵌入安裝,使用穩定,容易更換和升級維護。
*(5)DDS功率型函數發生器/頻率
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。
2)2.7寸TFT液晶屏顯示輸出頻率、波形、占空比、幅度、衰減、偏置。
3)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(1HZ-- 10KHz)。
4)頻率范圍 1HZ~3MHz, EC11旋鈕編碼器調節。
5)輸出幅度采用EC11旋鈕編碼器調節,正弦波輸出具有20db,40db,60db衰減。
6)方波占空比可調, 調節范圍:5%-95%調節;
7)外測頻率功能,頻率計測量范圍1HZ-100MHz,幅度3.3V,具有自動換檔功能。
8)上位機設置函數信號發生器各個參數,并有實時監視及鎖定和關斷功能
9)上升時間≤50。
10) 5V正反相單脈沖輸出。
11) 工作溫度范圍:-20℃~+50℃。
6)實訓工具,數字萬用表(VC890D)和模擬萬用表(MF47)各一個,烙鐵(帶架)斜口鉗,尖嘴鉗,十字螺絲刀/一字螺絲刀等配套工具。
7)實驗導線:電工類粗導線60根(紅12根、綠12根、黑14根、黃12根、花10根);電子類細導線100根(紅、綠、黑、黃、蘭各20根)
8)實訓桌
實訓桌為鋁合金框架結構,桌面為防火、防水、耐磨高密度板,結構堅固。實訓桌下方設有柜子,可以放置實訓模塊和工具以及資料等,還設有四個帶剎車的輪子,便于移動和固定。
9)電工電子實訓模塊 (具體可見表二)
提供一套實訓模塊,可以完成直流電路、模擬電子技術、數字電子技術和電子綜合應用實訓項目。實訓模塊面板采用PCB板制作而成,器件和信號接口均已引至板上的專用插座,實訓模塊有四個彈性插腳,與專用實訓孔板配套使用。
實訓模塊由透明元件盒及PCB板構成,元件盒是組合式透明元件盒,元件盒單元組采用多元件、典型實訓單元電路、典型傳感器、通用集成電路插座等制成,可根據實訓需要方便地組合成不同的電工電子實訓線路;使實訓具有開放性和創新性,元件盒體由透明有機工程塑料注塑而成,具有示教功能,使使用者能夠觀察到元件形狀和接線方式,有利于教師講解和學生認識;面板采用PCB制作而成,表面清爽、符號線路清晰、表面耐磨損、元件更換容易;面板上標志的元件電路符號采用最新國家標準,具有整體結構緊湊、外形美觀大方、安裝簡單、使用保管方便等特點。導線插孔采用防轉座,導線裝有彈性插頭可在模塊上面插接,以保證可靠連接進行各種實訓;實訓時可根據實訓內容和技能訓練的需要,方便的任意組合實訓線路,以完成不同的實訓項目等。
四、可以完成的實訓項目:
電工基礎實訓項目
(一)、電氣測量概述與直流電路部分
1.電氣儀表的使用和測量誤差的計算
2.電路元件伏安特性的測繪
3.未知電阻的測量―非線性電路的研究、白熾燈燈絲溫度的測定及單臂電橋電路的應用
4.電位、電壓的測定及電路電位圖的繪制
5.基爾霍夫定律的驗證與應用
6.常用供電電路特點和電子電路最大功率輸出條件的研究
7.實際直流穩壓電源和直流穩流電源的研究
8.疊加定理的驗證與應用―多信號疊加控制電路的研究
9.戴維南定理和電橋電路的應用―銅電阻溫度計電路的研究
(二)、交流電路部分
1.電阻電感串聯電路(日光燈電路)的分析與研究
2.阻容移相電路的應用―調光臺燈電路的研究(綜合應用項目)
3.交流電路的功率及功率因數的測量及提高線路功率因數的方法及其意義的研究
4. R、L、C元件在交流電路中的阻抗與頻率特性的研究與應用―整流濾波電路的研究
5. R、L、C串聯諧振電路的
6.三相四線制負載電壓,電流的測量
7.三相三線制對稱負載星形及三角形接法時負載電壓與電流的測定
(三)、磁路自感、互感與變壓器部分
1.自感系數的測定、電路斷電時電感尖峰電壓的測量及抑制的方法
2.互感電路的研究
3.單相變壓器特性的研究
4.單相變壓器并聯運行特點的研究
(四)、電路暫態過程
1.一階電路暫態過程的研究
2.微分電路和積分電路及其應用
(五)模擬電子技術綜合應用、創新實訓項目
1.常用二極管的性能測試及應用
2.雙極晶體管及場效管輸出特性的測定
3.單管放大電路的研究
4.兩極放大電路及負反饋放大電路的研究
5.助聽器電路的調試(電子產品線路)
6.恒流充電電路(場效應管的應用)(電子產品線路)
7.三極管放大電路故障排除
8.整流、濾波及穩壓電路的研究
9.直流穩壓正、負電源電路的研究
10.典型復合互補OTL功率放大電路調試(電子產品線路)
11.OTL功率放大電路的故障排除
12.LM386集成音響功率放大電路及其應用(電子產品線路)
13.運算放大器基本運算電路
14.對由運放器組成的積分運算電路、微分運算電路
15.對由運放器組成的電壓比較器傳輸特性的研究
16.氣敏傳感器制作煙霧報警器的制作與調試(電子產品線路)
17.方波、三角波和鋸齒波發生器電路的研究與測試
18.三角波、方波及正弦波發生器的制作競賽
19.RC(文式橋式)正弦波振蕩器和制作與調試
20.電容三點式LC正弦波發生器
21.有源濾波電路研究
22.直流—直流(DC—DC)集成電壓變換電路的應用與調試(電子產品線路)
23.恒溫控制電路的制作與調試(競賽項目)(電子產品線路)
數字電子技術綜合應用、創新實訓項目目錄
(一)、數字電子技術基礎實訓項目
1.基本邏輯門電路功能測試
2.優先編碼器功能測試
3.二進制譯碼器和數據選擇器功能測試
4.全加器和超前進位全加器功能測試
5.數值比較器功能測試
6.七段碼鎖存/譯碼/驅動器功能測試
7.各類觸發器功能測試
8.雙向移位寄存器功能測試
9.二一五一十進制計數器功能測試
10.二位十進制計數/譯碼/驅動/顯示電路
11.可逆十進制計數電路功能測試
12.N進制計數電路功能測試
13.555定時器基本應用電路
14.微分型單穩態觸發器
15.集成單穩態觸發器及其應用
16.集成施密特觸發器及其應用
(二)綜合應用實訓項目
1.聲光控制節能路燈電路(電子產品線路)(綜合應用)
2.8線數據傳輸電路(電子產品線路)(綜合應用)
3.4位環形計數節拍發生器(電子產品線路)(綜合應用)
4.秒脈沖信號發生器(電子產品線路)(綜合應用)
5.救護車/消防車聲響報警電路(電子產品線路)(綜合應用)
6.D/A轉換器將數碼轉換成單極性、雙極性模擬電壓
7.數控變頻三角波—方波發生器
8.移位寄存器彩燈顯示電路(電子產品線路)(綜合應用)
9. 8位優先編碼器搶答電路(電子產品線路)(綜合應用)
10.觸摸式密碼電子鎖電路(電子產品線路)(綜合應用)
11.數字鐘電路(電子產品線路)(綜合應用)
12.二位十進制計數符合電路(電子產品線路)(綜合應用)
13.交通燈控制電路(電子產品線路)(綜合應用)
14.升/降階梯波發生器(電子產品線路)(綜合應用)
15.光電轉換加/減計數電路(電子產品線路)(綜合應用)
電力電子技術綜合應用實訓項目
1.晶閘管的開關特性及其作為電子開關的應用
2.單結晶體管控制特性及其觸發電路的調試與分析
3.晶閘管單相橋式半控整流電路的調試與分析(阻性負載)
4.晶閘管單相橋式半控整流電路的調試與分析(感性負載)
5.直流斬波電路的調試與分析(IGBT/MOSFET)
6.雙向晶閘管單相交流調壓電路的調試與分析
7.PWM直流電動機可逆調速系統的調試與分析(BJT)
五、本設備的配置
序號 產品名稱 型號規格 數量 單位 備注
1 實訓桌 帶萬向輪靈活移動 1 鋁合金框架
2 電工電子電源臺   1 鐵質
3 電工電子透明元件盒 配有10塊放置板 1 見表二
4 電工電子實訓套件   1 見配置說明
5 配套工具   1 見表一
6 實訓連接線   1 1套
7 仿真軟件 附件 1 共一套
表一   配套工具
序號 名稱 型號/規格 單位 數量
1 烙鐵(帶架) 35W 1
2 斜口鉗 6寸 1
3 尖嘴鉗 6寸 1
4 十字螺絲刀 新發 1
5 一字螺絲刀 新發 1
6 焊錫絲   1
7 萬用表 數字萬用表(VC890D)和模擬萬用表(MF47) 各1
表二       電工電子透明元件盒
序號 產品名稱 型號規格 產品代號 單位
1 RJ水泥電阻(5W) 51Ω R01 1塊
RX線繞電阻(5W) 200Ω
100Ω
2 RJ金屬膜電阻(2W) 330Ω R02 1塊
470Ω
510Ω
3 RJ金屬膜電阻(2W) 330Ω R03 1塊
510Ω
680Ω
4 RJ金屬膜電阻(2W) 1K R04 1塊
2K
3.3K
5 RJ金屬膜電阻(2W) 3.3K R05 1塊
4.7K
6.8K
6 RJ金屬膜電阻(2W) 10K R06 3塊
22K
47K
7 錳銅絲電阻(3A) 0.1Ω R07 1塊
0.2Ω
0.4Ω
8 RT碳膜電阻(1W) R08 1塊
4.7Ω
10Ω
27Ω
9 RT碳膜電阻(1W) 39Ω R09 1塊
47Ω
56Ω
68Ω
10 RJ金屬膜電阻(1W) 100Ω R10 1塊
150Ω
200Ω
300Ω
11 RJ金屬膜電阻(1W) 390Ω R11 1塊
470Ω
560Ω
680Ω
12 RJ金屬膜電阻(1/2 W) 560Ω R12 1塊
820Ω
1K
1K
13 RJ金屬膜電阻( 1/2 W) 1.2K R13 1塊
2K
2.7K
3K
14 RJ金屬膜電阻( 1/2W) 4.7K R14 1塊
5.1K
6.8K
8.2K
15 RJ金屬膜電阻( 1/2W) 10K R15 1塊
15K
27K
33K
16 RJ金屬膜電阻( 1/2W) 51K R16 4塊
56K
62K
68K
17 RJ金屬膜電阻(  1/2W) 100K R17 4塊
270K
390K
470K
18 RJ金屬膜電阻( 1/2W) 820K R18 1塊
1M
2.2M
10M
19 RJ金屬膜電阻(1/2W) 120Ω R19 1塊
180Ω
220Ω
620Ω
20 RJ金屬膜電阻( 1/2W) 1.5K R20 1塊
2.2K
2.7K
3.9K
21 RJ金屬膜電阻( 1/2 W) 6.2K R21 1塊
20K
24K
47K
22 RJ金屬膜電阻( 1/2W) 51K R22 1塊
150K
220K
3M
23 RJ金屬膜電阻( 1/2W) 510K R23 2塊
1.1M
2M
2M
24 CL聚脂膜電容 1000pF C01 2塊
2200 pF
CBB聚丙烯膜電容 3300 pF
25 CBB聚丙烯膜電容 4700 pF C02 2塊
0.01μF
0.022μF
26 CBB聚丙烯膜電容 0.033μF C03 4塊
0.047μF
0.1μF
27 CBB聚丙烯膜電容 0.22μF C04 1塊
0.47μF
1μF
28 CBB聚丙烯膜電容 0.47μF C05 1塊
1μF
0.33μF
29 CD鋁電解電容(50V DC) 3.3μF C06 2塊
4.7μF
10μF
30 CD鋁電解電容(50V DC) 100μF C07 1塊
220μF
470μF
31 CBB聚丙烯膜電容 0.5μF
(450V  AC)
C08 1塊
1.0μF
(450V  AC)
32 CBB聚丙烯膜電容 2.0μF
(450V AC)
C09 1塊
4.0μF
(450V AC)
33 CC瓷片電容 20 pF C10 1塊
1500 pF
CBB聚丙烯膜電容 2200 pF
34 CC瓷片電容 20 pF C11 1塊
CBB聚丙烯膜電容 33 pF
100 pF
35 可調電容 10~60 pF C12 1塊
220 pF
20~120 pF
36 CC瓷片電容 20 pF C13 1塊
CL聚脂膜電容 2200 pF
5600 pF
37 CBB聚丙烯膜電容 0.047μF C14 1塊
0.01μF
0.1μF
38 CD鋁電解電容(50V DC) 2.2μF C15 2塊
33μF
47μF
39 WX線繞電位器(WX050) 100(5W)(去蓋) RP1 1塊
40 WH碳膜電位器(WH118) 470(2W)(去蓋) RP2 1塊
41 WH碳膜電位器(WH118) 1K (2W) RP3 1塊
42 WX線繞電位器(WX14-12) 4.7K(1W)(去蓋) RP5 1塊
43 WH碳膜電位器(WH5) 10K (1/2W)
(去蓋)
RP6 1塊
44 WH碳膜電位器(WH5) 22K(1/2W) RP7 1塊
45 WH碳膜電位器(WH5) 33K(1/2W) RP8 1塊
46 WH碳膜電位器(WH118) 47K (2W) RP9 1塊
47 WH碳膜電位器(WH118) 100K (2W) RP10 1塊
48 WH碳膜電位器(WH118) 470K (2W) RP11 1塊
49 WH碳膜電位器(WH118) 1M (2W) RP12 1塊
50 繞線式電位器(WXD3-12) 1K (2W) RP13 1塊
51 線繞電感 電感L=30mH L01 1塊
52 線繞電感 電感L=100mH L02 1塊
53 色碼電感 22μH L03 1塊
82μH
180μH
54 熒光燈整流器 8W L04 1塊
55 色碼電感 330μH L05 1塊
柱形電感 47μH
色碼電感 100μH
56 脈沖變壓器(單雙脈沖) KMB-0021 T05 1塊
57 集成底座 8P IC1 2塊
58 集成底座 14P IC2 5塊
59 集成底座 16P IC3 4塊
60 集成底座 18P IC4 2塊
61 集成底座 20P IC5 1塊
62 集成底座 28P IC7 1塊
63

單向擊穿二極管(穩壓管) 1N4728A
(3.3V 1W)
VS1 1塊
1N4733A (5V 1W)
1N4735A
(6.2V 1W)
64 單向擊穿二極管(穩壓管) 1N4738A
(8.2V 1W)
VS2 1塊
1N4740A
(10V 1W)
1N4742A
(12V 1W)
65

雙向穩壓管 (1W) 5V VS3 1塊
8.2V
10V
12V
66 整流二極管 1N4007×4 VD1 1塊

67
開關二極管 1N4148×2 VD2 1塊
肖特基二極管 1N5818
1N5819
68 三極管 TIP42C VT1 1塊
BU406
散熱器 ST25×2
69 三極管 9012 VT2 1塊
TIP41C
散熱器 ST25×1
70 三極管 9013 VT3 1塊
TIP41C
散熱器 ST25×1
71 晶閘管 BT151 VT4 1塊
場效應管 3DJ7
散熱器 ST25×1
72 增強型場效應管 IRF630 (N溝道) VT5 1塊
IRF9620(P溝道)
散熱器 ST25×2
73 IGBT管 10N60×2 VT6 1塊
1N4148×2
散熱器 ST25×2
74 晶閘管電路 (51Ω、0.1μF、BT151、FU)×3 VT7 1塊
散熱器 ST25×3

75
雙向觸發二極管 BD3 VT8 1塊
雙向晶閘管 BT135
散熱器 ST25×1
76 儀表開關 KN32B S1 1塊
77 按鈕開關 AN4 S2 1塊
78 鈕子開關 KNX1×2 S3 1塊
79 白熾燈座   HL1 3塊
80 熒光燈底座   HL2 2塊
81 啟輝器   HL3 1塊
82 指示燈 6.3V HL4 1塊
83 熔斷絲   FU 1塊
84 電流表插座   SW 3塊
85
86
共陰數碼管 0.5吋 BX01 1塊
電阻 300Ω×8個
87

穩壓集成 LM337 BX04 1塊
LM317
散熱器 ST25×2
88 MIC聲電傳感器 CZN-15EN BX05 1塊
石英晶體振蕩器 32.768石英晶體
10MΩ電阻
33 pF電容器×2
89 揚聲器 BX06 1塊

90
蜂鳴器 TMB12A12 BX07 1塊
LED 5個大(紅)
電阻 100Ω/0.25W
91 氣敏元件 QM-J3 BX08 1塊
92 三極管插座 127-3T BX09 1塊
元件插座
93 元件插座 127-2T×4 BX10 1塊
94 音樂芯片 JD9300Y BX11 1塊
紐子開關 KNX1
95

保險絲 FU AX1穩壓管穩壓電路 1塊
二極管 1N4007×4
電容 1000μF /50V
100μF /35V
0.1μF
穩壓管 1N4733 (5.1V)
96

電位器 4.7K(WH5) ×2 AX2信號疊加控制單元 1塊
電阻 6.8K/0.25W
2.7K/0.25W
3.3K/0.25W
10K/0.25W
三極管 9013
97

電阻 100Ω/0.25W×2 AX3銅電阻溫度計電路 1塊
39Ω/0.25W
33Ω/0.25W
溫度傳感器 LM35
琺瑯電阻 RX20-10W 20Ω
紐子開關 KNX1×2
電位器 470Ω(WH5)
銅電阻 Cu-50
98

直流數字毫伏表 0~2000mV AX4直流數字毫伏表 1塊
99

保險絲 FU AX5                            直流恒壓源 1塊
二極管 1N4007×4
電容 470μF /50V
100μF /25V
0.01μF
集成 LM7812
散熱器 ST25×1
100

穩壓管 1N4733A×2 AX6直流恒流源 1塊
電阻 100Ω/0.25W
27Ω/0.25W
510Ω/0.25W
電位器 4K7(WH5)
三極管 TIP42C
散熱器 ST25×1
101

電位器 10K(WH5)×2 AX9運放電路 1塊
二極管 1N4148×2
電容 10μF /35V
集成 OP07
集成底座 8P
102

集成運放 LM358 AX10雙運放電路 1塊
集成底座 8P
103

繼電器 GZR-2 12V AX11繼電器驅動電路 1塊
三極管 9013
二極管 1N4148
104 電容 1000μF/50V×2 AX12
78系列穩壓源
1塊
0.33μF×2
插座 127-3T
105 電容 1000μF/50V×2 AX13
79系列穩壓源
1塊
0.33μF×2
插座 127-3T
106 電位器 22K(WH5) AX14
單結晶體管觸發電路
1塊
單結晶體管 BT33
電阻 2.2K/0.25W
100Ω/0.25W
560Ω/0.25W
三極管 9013
二極管 1N4148Ω×2
107

功放 LM386 AX15功率放大集成電路 1塊
電阻 10Ω/0.25W×2
電容 47nF×2
10μF/35V
100nF
100μF/35V
集成底座 8P
108

集成 MC34063A AX16集成轉換器 1塊
集成底座 8P
109

撥碼開關 紅(5T) 藍(4T) AX17單管放大電路 1塊
電阻 1K/0.25W×2
電位器 10KΩ(WH5)×2
插座 127-2T×4
127-3T
110

撥碼開關 紅(5T) 藍(4T) AX18單管放大電路 1塊
電阻 1K/0.25W×2
電位器 10KΩ(WH5)×2
插座 127-2T×4
127-3T
111

光電開關 1A05HR×2 AX20電動機測速 1塊
磁性電機 385
固定支架 配套
112 鈕子開關 KNX1×2 AX21  0-1置數單刀雙擲開關 1塊
113

集成 CD4011 AX22單脈沖信號 1塊
CD1413
集成底座 14P
16P
電阻 100Ω/0.25W×4
51Ω/0.25W×4
復位開關 AN4×2
LED 紅×2 綠×2
114

電阻 100K/0.25W×10 AX23觸摸式編碼開關 1塊
鈕子開關 KNX1
輕觸開關 (6×6×4.3)
×10
115 電阻 51K/0.25W×10 AX24
8421撥碼盤
1塊
夾板 KAS-3
8421撥碼開關 KAS-3×2
二極管 1N4148×8
116

集成 555 AX25
CP時鐘脈沖源
2塊
集成底座 8P
電位器 100k(WH5)×2
電阻 10k/0.25W×2
300Ω/0.25W
二極管 1N4007×2
電容 10μF/35V
0.1μF
0.01μF
鈕子開關 KNX1
LED 紅(5個大)
117

電阻 100Ω/0.25W×7 AX26發光二極管及驅動 1塊
集成 62083
集成底座 20P
LED 紅×8
118

集成 CD4511 AX27共陰數碼管 3塊
集成底座 16P
電阻 100Ω/0.25W×14
共陰數碼管 0.5寸×2
119

LED 紅×4  綠×4黃×4 AX28交通燈電路 1塊
電阻 51Ω/0.25 W×6
集成 CD1413
集成底座 16P
120

直流數字毫安表 0~2000mA AC-A1直流數字毫安表 1塊
121 指針微安表 100μA   1塊

友情提示:
1、設備驗收:各采購單位收貨時請檢查電工電子技術綜合應用創新實訓考核裝置的貨品外觀,核實電工電子技術綜合應用創新實訓考核裝置的數量及配件,拒收處于受損狀態的本設備;
2、設備質保:上海茂育將為各采購單位提供本設備產品說明書內的質保條件和質保期,在質保范圍內提供對本設備的免費維修,超出條件承諾時提供對電工電子技術綜合應用創新實訓考核裝置的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌碾姽る娮蛹夹g(shù)綜合應用創新實訓考核裝置選型錯誤或購買數量錯誤,造成電工電子技術綜合應用創新實訓考核裝置的退換貨要求,將不被接受;
4、設備貨期:對電工電子技術綜合應用創新實訓考核裝置的發貨期為參考值,如您需要了解電工電子技術綜合應用創新實訓考核裝置的精確貨期,請與上海茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對電工電子技術綜合應用創新實訓考核裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關電工電子技術綜合應用創新實訓考核裝置的技術咨詢。


找不到想找的產品?請點擊產品導航頁


我們的優勢:

品牌理念品牌理念 標準流程 標準流程 有效溝通有效溝通專業管理 專業管理客戶視圖 客戶視圖優秀團隊優秀團隊品質保證品質保證無憂售后無憂售后
上海茂育科教設備有限公司,立于上海,心懷天下
生產基地:上海松江葉榭工業園

業務電話:021-56311657 , 56411696 , 業務傳真:021-56411696 公司郵箱:shanghaimaoyu@126.com
教學設備廠 滬公網安備 31010702001294 號 滬ICP備13020377號-1
備案
