電子技能實訓與考核實驗室成套設備以基本操作技能和二十幾類實用新型電路的制作、調試,使學生通過電子產品的制作調試,學會閱讀電路原理圖和PCB圖,熟悉常用電子元器件的選擇、測試,掌握焊接和電路組裝工藝技能,并能處理安裝調試過程中出現的問題。本設備涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等實訓內容。分為幾個層次和若干模塊,不同學制,不同生源的學?筛鶕自己的實際情況選擇實訓項目。該設備具有科學性、驗證性、實用性、趣味性,是高等、中專、職業學校及各類培訓機構為學生參加社會工作前必不可少的訓練設備,也可用作考核機構對學生進行考核的理想設備。
二、技術指標:
1、工作電源:?jiǎn)蜗嗳AC 220V±10% 50Hz
2、工作溫度:-10~40℃;環境濕度:≤90%(25℃)
3、外形尺寸:長×寬×高=1600×700×1500㎜
4、整機功耗:≤1.0KW
5、安全保護措施:具有接地保護、漏電保護功能,安全性符合相關的國標標準。采用高絕緣的安全型插座及帶絕緣護套的高強度安全型實驗導線。
三、設備結構:

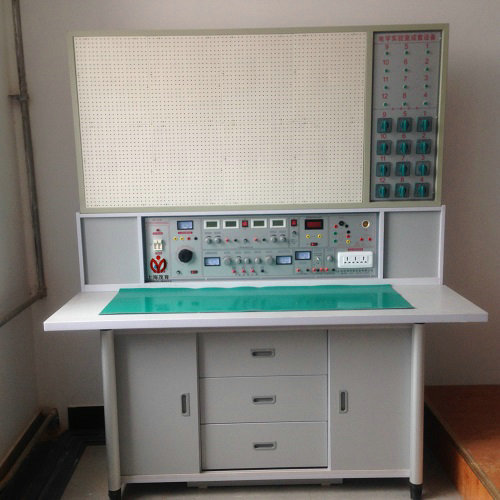

裝置由實驗臺主機箱、儀器架、實驗桌(裝有九孔萬能插件板)、移動矮柜、透明創新實驗?zāi)K、學生凳等組成。實驗裝置支架與實驗桌可組合、可拆裝。支架與桌腳一體,鋁合金結構。各實驗?zāi)K可根據實驗需求自由組合實驗。
(一)實驗主機箱結構:
實驗主機箱外殼尺寸:146×20×25cm ,外殼鋼質材料雙層亞光噴塑結構,裝有安全保護、交直流可調實驗電源,函數發生器/頻率計等。
1.電源及參數
1.1輸入電源:單相三線輸入
1.2電源輸出:有保險絲和漏電保護開關二級保護功能。
A組:一臺0.5KVA單相0~250V輸出。
B組:低壓交流電壓3-24V分七檔可調,最大輸出電流1.5A,電流表指示。
C組:低壓直流穩壓電源,電壓5V,電流0.5A,電流表指示。
D組:雙路穩流穩壓電源,二路輸出電壓均為0~30V,由多圈電位器連續調節,輸出最大電流為1.5A,每路電源輸出有0.5級數字電流表、電壓表指示。電壓穩壓度<10-2,負穩壓度<10-2,紋波電壓: <5mV。
E組:單相交流市電輸出,供用戶自備設備使用。
2.功率輸出函數發生器:
1)采用直接數字頻率合成(DDS)產生高精度正弦波,方波和三角波。采用大屏幕LCD顯示輸出頻率、波形,衰減值。
2)正弦波輸出幅度≥10V,輸出阻抗50Ω,失真度<1%(0.1HZ-- 1KHz)。
3)頻率范圍: 0.1HZ~3MHz, 采用鍵盤直接輸入數字設定頻率,。
4)輸出幅度采用電位器調節,正弦波輸出具有20db,40db衰減。
5)方波占空比可調, 調節范圍:1%-99%調節;方波和三角波采用TTL電平輸出。
6)頻率計最高測量范圍100MHz,自動換檔。
3.單次脈沖:每次可輸出一對正負脈沖。
4.音頻功率放大器:輸入音頻 電壓不低于10mV,輸出功率不小于1W,音量可調,內有喇叭,用于放大電路擴音,也可作信號尋跡。
5.外測交直流二用電流表:精度0.5級,三位半數字式顯示,測量范圍:0~1000mA
6.外測交直流二用電壓表:精度0.5級,三位半數字式顯示,測量范圍:0~99.9V。
(二)儀器架:儀器架置于實訓臺頂部,由截面尺寸70mm×70mm高性能表面氧化的鋁型材、雙面噴塑鋼板及一次成型鋁壓鑄框架連接構件構成(非焊接工藝),外形美觀,結構牢固耐用。
(三)實驗桌結構:
實驗桌規格為1600(長)*700(寬)*1400(高),實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件,連接構件采用壓鑄成型工藝(非焊接工藝),經機加工、拋丸、噴砂,表面靜電噴涂工藝,安裝方便、快捷,用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70mm×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板,桌面板下設支撐框架,承受力不少于150kg。配備儲存柜,存放元件及工具,儲存柜底部4只高強度萬向可制動PU腳輪,方便移動。實驗裝置整體簡約不簡單,高端大氣,符合現代化產品審美和發展趨勢。
實驗桌一桌兩座,實驗桌中央配有通用九孔萬能插件板(尺寸:35cm×90cm ),九孔萬能插件板主體由ABS注塑而成,表面布有九孔成一組相互聯通的插孔,九孔萬能插件板內部?jī)?nèi)嵌126組銅質九孔一體成型嵌件(共有1134孔)。實驗中的弱電模塊必須以獨立封裝的透明元件盒為單一模塊,元件盒統一都能配合九孔萬能插件板像搭積木一樣的形式自由搭建組合電路;元件盒盒體透明,內裝元件直觀性好,盒蓋印刷電路圖防刮耐磨,符號美觀清晰。元件盒盒體與盒蓋采用較科學的壓卡式結構,維修拆裝方便。每張臺桌配有一粒膠皮板,保護通用底板與桌面(如需在桌上放置電動機、焊接等)。
實驗桌后面二支截面尺寸70mm×70mm桌腳向上延伸,與一次成型鋁壓鑄框架連接構件構成(非焊接工藝)牢固的支架,與主機箱、儀器架、電源控制箱組成一個完整的實訓屏。
三、設備構成與配備(以二十四座為例):
1、實訓操作桌12張,一桌二座。每張操作桌配有一粒膠皮板,保護桌面(如需在桌上放置重物、焊接等)。
2、示教控制臺:由示教實訓操作桌、實訓臺、演示控制屏組成,能分別控制12臺學生實訓臺的電源。演示屏立在實訓臺上,尺寸為160×70cm,用于講解、演示。
3、實訓臺,共12臺,每張學生實訓操作桌上配置1臺。
4、器材配備:13只MF-47萬用表,13只數字萬用表,臺鉆1臺,微型手槍鉆1臺,電烙鐵及烙鐵架25套,雙門立柜2個,放置臺鉆桌1張,13套尖嘴鉗,斜口鉗,螺絲刀,扳手,鑷子,敷銅板13片,初步焊接通用線路板及組件13套,13×22套電子技能實訓考核組件(包括特制線路板及相應元器件),25張學生凳。
四、實訓項目:
1.常用儀器儀表的使用; 2.常用電子元器件的識別與檢測; 3.電烙鐵拆裝與電子錫焊技能訓練; 4.印刷線路板的制作; 5.三端集成穩壓直流電源的制作; 6.串聯型直流穩壓電源的制作; 7.低頻信號電壓放大器的裝配與測試; 8.具有負反饋信號放大器電路的制作與測試; 9.文式橋振蕩器的焊接與調試; 10.電池電壓監視電路的制作與測試; 11.電子催眠器電路的制作; 12.模擬“知了”電子電路的制作實訓; 13.實用聲控、光控節電照明燈的制作與實訓; |
14.語音報警喇叭的制作與實訓; 15.邏輯測試器的制作與測試; 16.正負脈沖信號的制作與測試; 17.智力競賽搶答器的制作; 18.水位報警器電路的制作; 19.迷你閃光彩燈的制作; 20.光控音樂門鈴; 21.實用模擬自然風控制器的制作; 22.臺燈調光電路; 23.實用CMOS觸摸鎖鑰電路; 24.自動充電器的制作; 25.半導體收音機的組裝與調試。 |
元 件 名 稱 | 型 號 | 數 量 | 備 注 |
電 阻 | 0.5Ω | 1 | 1W |
電 阻 | 1Ω | 1 | 1W |
電 阻 | 36Ω | 1 | 1W |
電 阻 | 220Ω | 1 | 1/2W |
電 阻 | 470Ω | 1 | 1/2W |
電 阻 | 750Ω | 1 | 1/2W |
電 阻 | 1K | 1 | 1/2W |
電 阻 | 1.2K | 1 | 1/2W |
電 阻 | 1.8K | 1 | 1/2W |
電 阻 | 2K | 1 | 1/2W |
電 阻 | 2.7K | 1 | 1/2W |
電 阻 | 3K | 1 | 1/2W |
電 阻 | 5.6K | 1 | 1/2W |
電 阻 | 6.8K | 1 | 1/2W |
電 阻 | 8.2K | 1 | 1/2W |
電 阻 | 24K | 1 | 1/2W |
電 阻 | 47K | 1 | 1/2W |
電 阻 | 39K | 1 | 1/2W |
電 阻 | 100K | 1 | 1/2W |
電 阻 | 150K | 1 | 1/2W |
瓷片電容 | 0.01µF | 1 | 63V |
電解電容 | 220µF | 1 | 63V |
二 極 管 | 2AP9 | 1 | |
三 極 管 | 9013 | 2 | |
三 極 管 | 9012 | 6 | |
鑷 子 | 1 | ||
電烙鐵及烙鐵架 | 2 | ||
萬 用 表 | MF47 | 1 | |
數字萬用表 | DT890B+ | 1 | |
斜口鉗 | 1 | ||
螺 絲 刀 | - + | 4 | |
導 線 | 若干 | ||
實 驗 臺 | 1 | ||
實 驗 桌 | 1 | ||
防 腐 皮 | 1 | ||
凳 子 | 2 | ||
通用線路板及組件 | 1套 | ||
印刷線路板制作配件:敷銅板、毛筆、鉛筆、復寫紙、油漆 | 各1 | ||
三端集成穩壓直流電源的制作組件 | 1套 | ||
串聯型直流穩壓電源的制作組件 | 1套 | ||
低頻信號電壓放大器的裝配與測試組件 | 1套 | ||
具有負反饋信號放大器電路的制作與調試組件 | 1套 | ||
文氏橋振蕩器的焊接與調試組件 | 1套 | ||
電池電壓監視電路的制作與調試組件 | 1套 | ||
模擬“知了”電子電路的制作與實訓組件 | 1套 | ||
實用聲控、光控節電照明燈的制作與實訓組件 | 1套 | ||
語音報警喇叭的制作與實訓組件 | 1套 | ||
邏輯測試器的制作和測試組件 | 1套 | ||
正負脈沖信號發生器的制作與測試組件 | 1套 | ||
水位報警器電路的制作與測試組件 | 1套 | ||
迷你閃光彩燈的制作與測試組件 | 1套 | ||
光控音樂門鈴的制作與測試組件 | 1套 | ||
實用自然風控制器的制作與測試組件 | 1套 | ||
臺燈調光電路組件 | 1套 | ||
Cmos觸摸鎖鑰電路組件 | 1套 | ||
自動充電器的制作組件 | 1套 | ||
電子催眠電路的制作組件 | 1套 | ||
半導體收音機的組裝與調試組件 | 1套 |
注:示教臺配置清單:在上述配備元器件的基礎上,增加臺鉆1臺、臺鉆桌1張、微型手電鉆1臺、雙門立柜2個。
