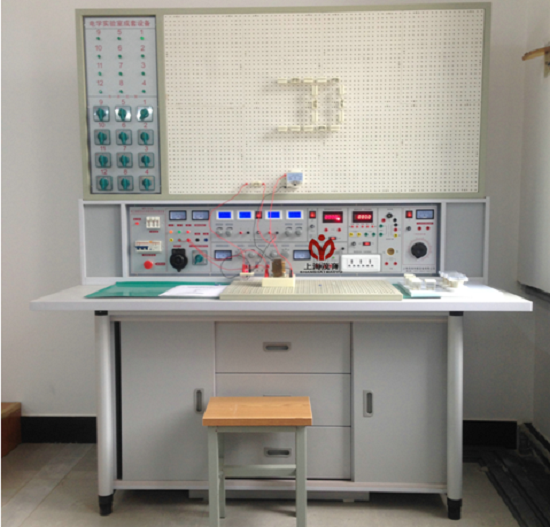

通用電工電子實驗與技能實訓考核實驗室成套設備是利用九孔通用萬能實驗底板和分立式透明元件盒靈活地組合實驗，元器件可重復利用，實驗方便，動腦動手能力強。電子技能實訓科目改革傳統實驗實訓教學模式，通過基本操作技能和二十幾類實用新型電路的制作、調試，使學生掌握電子產品的制作調試，學會閱讀電路原理圖和PCB圖，熟悉常用電子元器件的選擇、測試，掌握焊接和電路組裝工藝技能（設備中配置二十幾套實訓電路板和相應元器件），并能處理安裝調試過程中出現的問題。實訓電路中涵蓋開關、音頻、信號發生、計數、譯碼、顯示、測量、控制等內容。
二、成套設備結構：
1、實驗臺構成與性能：
1.1  電源及參數：
1.1.1　輸入電源：三相四線電源，輸入時指示燈亮
1.1.2　電源輸出：有嵌入式保險盒和漏電開關二級保護功能，一個應急開關。
A組：監視電壓表：通過換相開關指示三相輸出電壓。
B組：三相電源輸出：由三相電源插座和安全接線座輸出電壓，通過萬能開關控制三相電的輸出，以提高安全性。
C組：0-220V電源輸出：一組萬能插座。為各種儀器提供工作電源。
D組：可調交直流電源：一臺0.5KVA單相調壓器，輸出0－240V交直流電源，電壓輸出有表指示。
E組：固定直流穩壓電源：輸出電壓5V，輸出電流最大500mA。
F組：恒流穩壓電源：雙路0-30V穩壓輸出，內置式繼電器自動換檔。多圈電位器連續調節，使用方便。輸出最大電流為1.5A，具有預設式限流保護功能，輸出由0.5級數字電流表、電壓表指示，電壓穩定度＜10^-2，負載穩定度＜10^-2，紋波電壓＜5mv。
1.2  單次脈沖源：每撥按一次鈕子開關可得到一組正負脈沖。
1.3  函數信號發生器輸出正弦波、三角波、矩形波。
1.3.1  頻率范圍：5HZ-550KHZ分五個頻段
1.3.2  頻率指示：由HZ表直接讀出
1.3.3  電壓輸出范圍：正弦波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V
    三級衰減：0db、20db、40db具有連續細調功能。
　　　矩形波：5HZ-250KHZ>4.5V、250KHZ-550KHZ>3.5V，幅度連續可調
　　　　   三角波：5HZ-550KHZ>１V
1.4  音頻功率放大器：輸入音頻電壓不低于10mv，輸出功率不小于1W，音量可調，內有喇叭，用于放大器電路擴音，也可作信號尋跡儀器使用。
1.5 智能型直流數字電流表：精度0.5級，采用ICL公司高性能AD轉換器配以高速M(fèi)PU單元設計而成通過鍵控、數顯窗口實現人機對話功能控制模式。具有自動與手動量程，20mA、200mA、2000mA三檔，測量范圍：0-2000mA。具有數據存儲與查詢、超量程報警、指示功能。
1.6  變壓器：內置式220V/12＋24V，功率25W。
1.7　喇叭：8Ω,0.5W內置式。
1.8　蜂鳴器：內置式；
1.9　燈頭座：250V、4A燈頭座一只，用于實訓中電路的驗證等，固定在實驗臺上，使用方便、安全。
1.10智能型多功能交流測量電表：通過選擇鍵能同時測量工作電路中電流I、電壓U、功率Kw、電能Kwh、工作時間T。八位液晶顯示。
2、實驗操作桌：由雙面飾面板制成，不變形，不褪色。尺寸：160×70×80cm，鋁合金框架，造型美觀大方，中間設有抽屜，存放工具，左右二只儲存柜，用于儲存元器件。

三、結構與配備（以二十四座為例）
（一）實驗桌：學生實驗桌12張，一桌二座，實驗桌外形尺寸為160×70×80cm。桌子中央配置九孔電路插板，電路板注塑而成，表面布有九孔成一組相互聯通的插孔，元件盒在其上任意拼插成實驗電路。元件盒盒體透明直觀，內裝電阻、電容、電感、二極管、三極管、場效應管、可控硅等元件來完成原理實驗。內裝元件一目了然，盒蓋印有永不褪色元件符號，線條清晰美觀。盒體與盒蓋采用較科學的壓卡式結構，維修、拆裝方便。實訓項目由二十幾套實訓電路板和相應元器件來完成。每張操作桌配有一粒膠皮板，保護通用電路板和桌面(如需要在桌上放置電動機，焊接等) 桌子下部是元器件儲存柜，放置實驗元件、器材、工具等。
（二）、示教控制臺：1臺示教臺，分別控制12臺學生實驗臺的電源，通用電路板演示屏立在實驗臺上，尺寸：160×70mm。用于講解、演示。
（三）、實驗臺，共13臺，學生實驗桌和示教臺上各配備1臺。
（四）、器材配備：
        萬用表13只，數字萬用表13只，臺鉆1臺，電烙鐵及烙鐵架25套，微型手槍鉆1臺，放置臺鉆桌1張，13套尖嘴鉗，斜口鉗，螺絲刀，扳手，鑷子等工具，敷銅板13片，初步焊接通用線路板及組件13套，13×22套電子技能實訓考核組件（包括特制線路板及相應元器件），雙門立柜2個，13套實驗所需的電阻，電位器，二極管，三極管，場效應管，集成，可控硅，傳感器，邏輯電平開關，通用集成座等，學生凳25張。
四、實驗與實訓項目：
1.電工部分實驗項目：

1、電工測量儀表的使用 2、常用元件的識別與檢測　 3、線性元件與非線性元件的伏安特性 4、電源的外特性　 5、電位值、電壓值的測定 6、電流表和電壓表的擴程 7、基爾霍夫定律的驗證　 8、驗征楞次定律 9、迭加原理與互易定理的驗證 10、戴維南定理與諾頓定理的驗征　　　　 11、電壓源與電流源的等效變換　　　　　 12、受控源特性的研究　　　　　　　　　 13、一階電路實驗　　　　　　　　　　　 14、二階電路的過渡過程　　　　　　　　 15、研究LC元件在直流和交流電路中的特性 16、負載獲得最大功率的條件

17、交流電路參數的測量 18、正弦交流電路中RLC元件的特性 19、RL及RC串聯電路實驗 2O、RLC串聯諧振電路 21、日光燈電路的連接及功率因數改善 22、三相負載的星、三角接法 23、三相電路及功率的測量 24、R-C選頻網絡的研究 25、二端口網絡研究 26、單相變壓器實驗 27、互感電路實驗 28、三相異步電動機的使用與起動 29、三相電動機繼電接觸控制的基本電路 30、三相電動機Y一△起動控制實驗 31、三相電動機的順序控制實驗 32、三相電動機能耗制動控制實驗

1.1實訓項目：
電工部分實訓項目：

1、低壓驗電表的使用。　　　　　　　　　　　 2、滅火器的操作方法。 3、口對口人工呼吸法和胸外心臟壓擠法觀察。 4、常用工具的使用與識別。 5、常用導線的連接和絕緣的恢復。　　　　　　　 6、電烙鐵的拆裝與焊接技能訓練。　　　　　　　 7、電工識圖訓練�！　　　　　　　　　　　　　� 8、配電板安裝�！　　　　　　　　　　　　　　� 9、室內配線。　　　　　　　　　　　　　　　　 10、室內照明線路安裝�！　　　　　　　　　　� 11、電流表、電壓表的安裝�！　　　　　　　　� 12、萬用表轉換開關的使用和讀數�！　　　　　� 13、交流電壓的測量�！　　　　　　　　　　　� 14、直流電壓、直流電流的測量�！　　　　　　� 15、電阻的測量�！　　　　　　　　　　　　　� 16、兆歐表、鉗形電流表接地電阻測定儀的使用。 17、常用開關類電器拆裝�！　　　　　　　　　� 18、交流接觸器的拆卸與組裝�！　　　　　　　� 19、熱繼電器與時間繼電器的拆卸和組裝。　　　 20、常用啟動器的結構觀察及檢測�！　　　　　� 21、小型變壓器的制作。

22、小型變壓器故障檢查與排除。 23、三相鼠籠式電動機的拆裝與測試。 24、三相鼠籠式電動機運行巡視。 25、三相鼠籠式異步電動機的定期檢修。 26、三相鼠籠式異步電動機故障分析。 27、定子繞組局部故障的排除。 28、單相電容式電動機繞組的拆換。 29、單相電容式電動機故障與排除。 30、手動正轉控制線路的安裝與檢修訓練。 31、接觸器點動正轉控制 32、具有自鎖的正轉控制。 33、具有過載保護的正轉控制。 34、接觸器聯鎖的正反轉控制。 35、按鈕聯鎖的正反轉控制線路。 36、按鈕、接觸器復合聯鎖的控制線路。 37、接觸器控制Y－△降壓控制。 38、X62－W型銑床主軸與進給電機的聯鎖控制。 39、時間繼電器控制Y－△降壓起動控制。 40、C620－1型車床控制線路的模擬安裝。 41、直流電動機的拆裝訓練（教師演示）。 42、直流電動機的檢修訓練（老師演示）。

（1）電子部分實驗項目：

1·晶體二極管的特性及檢測 　　　　　　           2·晶體三極管輸入輸出特性             3·低頻小信號電壓放大器               4·直接耦合兩級放大器                 5·RC耦合兩級放大器                  6·負反饋對放大器性能的影響           7·變壓器耦合推挽功率放大器               8·互補對稱推挽功率放大器(OTL)       9·單相半波整流                       10·單相全波整流                        11·單相橋式整流                      12·單相橋式整流濾波 13·單結晶體管特性                                       14·單結晶體管觸發電路                 15·晶閘管簡單測試及可控整流電路                      16·場效應管測試                      17·串聯型穩壓電壓                    18·差動放大電路的研究                         19·集成運放參數的測試                20·集成運放減法電路  21·集成運放加法電路                                22·集成運放積分電路

23·集成運放微分電路 24·集成運放文氏正弦波振蕩器 25·電容三點式振蕩器 26·電感三點式振蕩器 27·集成穩壓電路 28·無穩態電路（多諧振蕩器） 29·施密特觸發器 3 0·集成與門邏輯功能測試 31·集成非門電路邏輯功能測試 32·集成或門電路邏輯功能測試 33·集成與非門邏揖功能測試 34·CMOS門電路的測試  35·基本RS觸發器  36·JK觸發器 37·D觸發器 38·555時基電路的應用（方波發生器)  39·二一十進制計數器 40·二一十進制8421譯碼器 41·加法器 42·減法器 43·用集成與非門構成單穩態觸發器  44·組合邏輯電路

（2）電子部分實訓項目：

1.常用儀器儀表的使用； 2.常用電子元器件的識別與檢測； 3.電烙鐵拆裝與電子錫焊技能訓練； 4.印刷線路板的制作； 5.三端集成穩壓直流電源的制作； 6.串聯型直流穩壓電源的制作； 7.低頻信號電壓放大器的裝配與測試； 8.具有負反饋信號放大器電路的制作與測試； 9.文式橋振蕩器的焊接與調試； 10.電池電壓監視電路的制作與測試； 11.電子催眠器電路的制作； 12.模擬“知了”電子電路的制作實訓； 13.實用聲控、光控節電照明燈的制作與實訓；

14.語音報警喇叭的制作與實訓； 15.邏輯測試器的制作與測試； 16.正負脈沖信號的制作與測試； 17.智力競賽搶答器的制作； 18.水位報警器電路的制作； 19.迷你閃光彩燈的制作； 20.光控音樂門鈴； 21.實用模擬自然風控制器的制作； 22.臺燈調光電路； 23.實用CMOS觸摸鎖鑰電路； 24.自動充電器的制作； 25.半導體收音機的組裝與調試。

五、元件配置清單（每臺）

實驗部分：

元 件 名 稱	型  號	數  量	備  注
電  阻	5.1Ω	2	1/2W
電  阻	51Ω	1	1/2W
電  阻	100Ω	3	1/8W
電  阻	150Ω	1	1/8W
電  阻	200Ω	1	1/8W
電  阻	300Ω	2	1/8W
電  阻	470Ω	1	1/8W
電  阻	510Ω	2	1/8W
電  阻	820Ω	2	1/8W
電  阻	1K	3	1/8W
電  阻	1.5K	1	1/8W
電  阻	2K	2	1/8W
電  阻	2.4K	3	1/8W
電  阻	2.7K	1	1/8W
電  阻	3.3K	3	1/8W
電  阻	3.9K	1	1/8W
電  阻	4.7K	2	1/8W
電  阻	5.1K	1	1/8W
電  阻	6.8K	2	1/8W
電  阻	10K	4	1/8W
電  阻	13K	1	1/8W
電  阻	20K	2	1/8W
電  阻	39K	1	1/8W
電  阻	51K	1	1/8W
電  阻	100K	2	1/8W
電  阻	200K	1	1/8W
電  阻	1M	1	1/8W
電  阻	10M	1	1/8W
電 位 器	470Ω	1	1/2W
電 位 器	1K	2	1/2W
電 位 器	10K	2	1/2W
電 位 器	22K	1	1/2W
電 位 器	100K	1	1/2W
電 位 器	470K	1	1/2W
電解電容	1UF	1	16V
電解電容	10UF	3	16V
電解電容	47UF	3	16V
電解電容	220UF	1	35V
電解電容	470UF	1	35V
瓷片電容	300P	1	63V
瓷片電容	1000P	2	63V
瓷片電容	0.01UF	2	63V
瓷片電容	0.1UF	1	63V
瓷片電容	0.47UF	1	63V
音頻輸入變壓器		1
音頻輸出變壓器		1
變 壓 器	220/6V.6V	1	8W
電  感	8Ω	1
電  感	390UH	1
二 極 管	4007	4
二 極 管	2AP9	1
發光二極管		2
穩壓二極管	2CW54	2
穩壓二極管	2CW76	1
晶  振	10M	1
場效應管	3DJ6	1
單 結 管	BT33	1
晶 閘 管	KP1	2
三 極 管	3DG6	2
三 極 管	3DG12	1
三 極 管	3AX31	2
三 極 管	3DA1	1
三端穩壓	7805	1
指示燈(信號燈)	6V   0.1A	1
開  關		4
喇  叭	8Ω/0.2W	1
繼 電 器	6V	1
音樂集成	4V	1
電平開關和邏輯電平指示		1
集 成 座	14腳	2
集 成 座	16腳	1
集成運放	UA741	2
定 時 器	NE555	1
TTL與非門	74LS00	1
TTL非 門	74LS04	1
TTL與 門	74LS08	1
TTL與非門	74LS20	1
TTL或 門	74LS32	1
譯  碼  器	74LS42	1
TTL觸發器	74LS74	1
七段譯碼器	74LS247	1
全 加 器	74LS283	1
CMOS或非門	CD4002	1
共陽數碼器	546R	1
直流電表	10MA	1
直流電表	200MA	1
直流電表	1V	1
直流電表	15V	1
直流電表	±100UA	1

注：可在示教臺配置清單：在上述配備元器件的基礎上，可增加臺鉆1臺、臺鉆桌1張、微型手電鉆1臺、雙門立柜1個。
