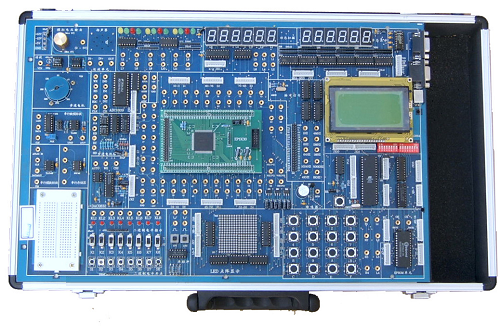

MY-220EDA技術實驗箱
EDA技術實驗箱-是一種多功能、高配置、高品質的EDA教學與開發設備.其中多數是閉環實驗,形象生動,樂趣無窮,使學生在學中玩,在玩中學,學習效果明顯提高。適用于各層次高等院校的EDA教學、課程設計和畢業設計,也適用于科研所項目開發。
一、產品特點:
(1)該系統采用“主板(基本實驗系統)+適配板(下載板)”的雙板式結構,配置靈活,適配板可選配Altera、Lattice、Xilinx等多家國際著名的PLD公司大部分ISP或現場配置的CPLD/FPGA進行編程下載,包括可對不同工作電壓
CPLD/FPGA的編程,且在編程中無須做任何跳線切換即能自動識別主系統上的芯片,安全可靠,適合學生高密度的實驗操作。
(2)該系統提供良好的混合電壓(MV)兼容功能,具備了5V、3.3V、2.5V、1.8V不同芯核電壓的CPLD/FPGA器件編程下載和實驗開發的全兼容功能。因此,用戶可避免單5V的EDA實驗系統過時淘汰之慮。
(3)該系統可編程PLD器件與實驗?zāi)K的連接全部采用自主連線,在PLD器件有限資源條件下,最大限度的連接上盡可能多的輸入輸出器件和實驗?zāi)K。可完全滿足從簡單數字電路到復雜數字系統的設計實驗。且PLD資源完全開發,也可借助該開發系統完成相關開發項目。
(4系統配有單片機管理系統和128*64LCD,實時提供相關信息。用戶可根據需要對管理信息修改。
二、實驗系統的硬件配置:
(1)主板可與多種下載板相適配,基本配置為EP1C6T144適配卡:Altera公司150000門FPGA/SOPC器件
,帶配置芯片:EPCS4(4Mbits),其他下載板可選配;
(2) 6位動態掃描顯示電路;
(3) 6位靜態鎖存顯示電路;
(4) 12位發光二極管顯示電路;
( 5) 8位二檔開關及其電平指示電路;
(6) 8位按鍵開關電路;
( 7)2位脈沖開關電路;
(8) 電子音響模塊;
(9) 16*16 LED點陣顯示模塊;
(10) 128*64 LCD的液晶顯示模塊;
(11) A/D 0809轉換器模塊;
(12) D/A 0832轉換器模塊;
(13)時鐘信號源:4MHZ、2MHZ、1MHZ、500KHZ、8KHZ、4KHZ、1024HZ、64HZ、8HZ、1HZ;
(14)MCS-51單片機總線接口電路;
(15) 40芯I/O擴展接口;
(16) 一個5V蜂鳴器;
(17) 一個四相步進電機;
(18) 一個4*4小鍵盤;
(19) 配有存貯器EPROM27256;
(20)一個RS232接口;
(21)一個VGA接口;
(22)一個PS/2(鍵盤、鼠標)接口;
三、實驗項目:
<一>基本實驗:
( 1)七人表決器;
(2)四位加法器;
(3)BCD碼加法器;
( 4)格雷碼變換器;
(5)四位并行乘法器;
(6)觸發器;
(7)用ABEL語言設計74LS160功能模塊計數器;
(8)多模加減計數器;
(9)可控脈沖發生器;
(10)簡易數碼鎖;
(11)英語字母顯示實驗;
(12)八位乘法器;
(13)序列檢測器;
(14)可變模16位加法計數器;
(15)正負脈沖數控調制發生器;
(16)秒表。
<二>模塊實驗:
(1)A/D 0809模數轉換器實驗;
(2)D/A 0832數模轉換器實驗;
(3)步進電機控制實驗;
(4)16*16 LED點陣顯示實驗;
(5)電子時鐘實驗;
(6)數碼管靜態顯示實驗;
(7)VGA接口彩條信號實驗;
(8)4*4鍵盤擴展實驗;
(9)128*64 LCD液晶顯示實驗;
(10)電子音樂演 奏實驗;
11)RS232串口發送實驗(SEND);
(12)RS232串口接收實驗(RECEIVE);
(13)PS/2鍵盤接口邏輯設計;
(14)單片機總線接口實驗;
(15)異步串口通訊(UART)
<三>數字系統設計:
(1)數字鐘;
(2)頻率計;
(3).交通燈;
(4)數字鎖;
(5)出租車計費器;
(6)搶答器;
(7)自動電梯;
(8)彩燈控制器等。
友情提示:
1、設備驗收:各采購單位收貨時請檢查EDA技術實驗箱的貨品外觀,核實EDA技術實驗箱的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供EDA技術實驗箱指導書和質保期,在質保范圍內提供對EDA技術實驗箱的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌腅DA技術實驗箱選型錯誤或設備購買數量錯誤,造成EDA技術實驗箱的退換貨要求,將不被接受;
4、設備貨期:對EDA技術實驗箱的發貨期為參考值,如您需要了解EDA技術實驗箱的精確貨期,請與上海茂育公司的銷售人員聯系;
5、咨詢電話:如各采購單位對EDA技術實驗箱有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關EDA技術實驗箱的技術咨詢;
