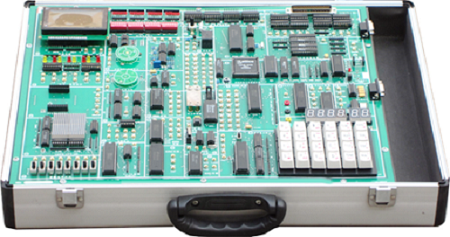

MY-8086A微機原理與接口實驗箱


微機原理與接口實驗箱-是《16位微機原理與接口》、《32位微機原理與接口》、《微機控制技術》等課程教學的最佳配套實驗設備。為各類院校的教學實驗、課程設計、畢業設計提供了良好的實驗開發環境。
二、系統組成:
硬件:
(1)16位微機系統擴展: CPU(8088),系統控制芯片(1032),64K監控程序存儲器,64K用戶程序和數據存儲器(61256x2),64K實驗程序存儲器,開放式4*6鍵盤電路(采用PC鍵盤),開放式6位動態數碼管顯示電路,配有串口或USB通信方式,出廠配置為串口。
(2)32位接口單元:32位開關邏輯電平輸入/ 輸出顯示電路,32位I/O接口電路,32存儲器電路,32位PCI 接口驅動電路,32位PCI 接口卡(由PCI9054、93C56組成)。
(3)輸入/ 輸出:128*64 LCD圖文電路(或字符式1602 LCD),8位開關邏輯電平輸入/ 輸出電路,單脈沖發生器,8MH時鐘分頻,16*16 LED點陣電路,音頻功放,0~5V可調模擬量,PWM電路、射極跟隨器,打印口,用戶串行接口。
(4)常用接口芯片:74LS273、74LS244、8279、0832、0809、8259、8250、8253、8251、8255、8237、RS232等;
(5)控制對象:喇叭、蜂鳴器、小型直流電機、步進電機、壓力傳感器、溫度傳感器、繼電器等;
(6)擴展單元接口:提供總線接口,可自行擴展設計或選配我公司擴展模塊。
軟件:
系統配置Win2000/xp等操作平臺的微機仿真調試軟件,支持匯編、C語言編譯、調試。
32位微機接口實驗的應用程序全部采用Visual C++ 6.0 開發,其與驅動的通訊方法將在之后介紹,因?yàn)轵?qū)動是在VC 基礎上開發的,所以應用程序也采用VC,其優點是顯而易見的。
32位匯編程序全部在windows2k,winxp下平穩運行,實驗系統提供了全部的源程序,特別是32位的匯編程序能在VC下進行單步調試,為用戶的開發,調試和學習提供了極大的方便.
電源:
系統內置高性能直流穩壓電源。
機箱:
系統配置輕便鋁合金箱子作為實驗儀機箱。
三、主要特點
(1)系統自動切換:采用16位和32位兼容設計,以8088實驗開發系統作為基板,PCI 接口卡為插卡,無系統選擇開關,實驗主機自動識別16/32位系統類型,自動切換不同的三總線連接,使用極其方便。
(2)二種工作方式:一是聯PC機運行,在與上位軟件聯機的狀態下,實現各種調試和行運的操作;二是脫機運行,實驗系統自帶PC鍵盤、顯示電路和監控管理程序,在無PC機的情況下,同樣可以通過內存讀寫、單步、斷點、全速等方法調試實驗程序。
(3)實驗開放性:實驗電路單元盡可能獨立開放,如開放式鍵盤, 開放式顯示器,開放式串口等,為適應多種方式實驗提供可能。
(4)二次開發:系統將地址總線、數據總線、控制總線全部引出,主機板留有擴展單元,通過實驗系統調試用戶板。
四、實驗項目:
(一)8086十六位微機系統
軟件實驗:
(1)二進制多位加法實驗
(2)二進制轉換為BCD碼實驗
(3)BCD碼轉換為二進制碼
 (4)十進制數的BCD碼相減運算
(5)內存清零實驗
(6)數碼顯示實驗
(7)求最大數和最小數
(8)數據塊傳送實驗
(9)分支程序設計。
硬件實驗 :
(1)A/D轉換實驗
(2)D/A轉換實驗(一)
(3)D/A轉換實驗(二)
(4)8255A并行口實驗(一)
(5)8255A并行口實驗(二)
(6)定時器/計數器實驗
(7)8259單級中斷控制器實驗
(8)串行口發送實驗(雙機通訊)
(9)串行口接收實驗(雙機通訊)
(10)小直流電機調速實驗;
(11)步進電機控制
(12)繼電器控制
(13)存貯器讀寫實驗
(14)電子琴實驗
(15)簡單I/O口擴展實驗
(16)8251可編程通訊接口和PC機通訊
(17)16*16 LED點陣顯示實驗
(18)128*64 LCD液晶顯示實驗
(19)8237 DMA傳送實驗
(20)8250可編程異步通訊接口實驗
(21)8279 鍵盤顯示實驗
(22)溫度測量實驗
(23)壓力測量實驗
