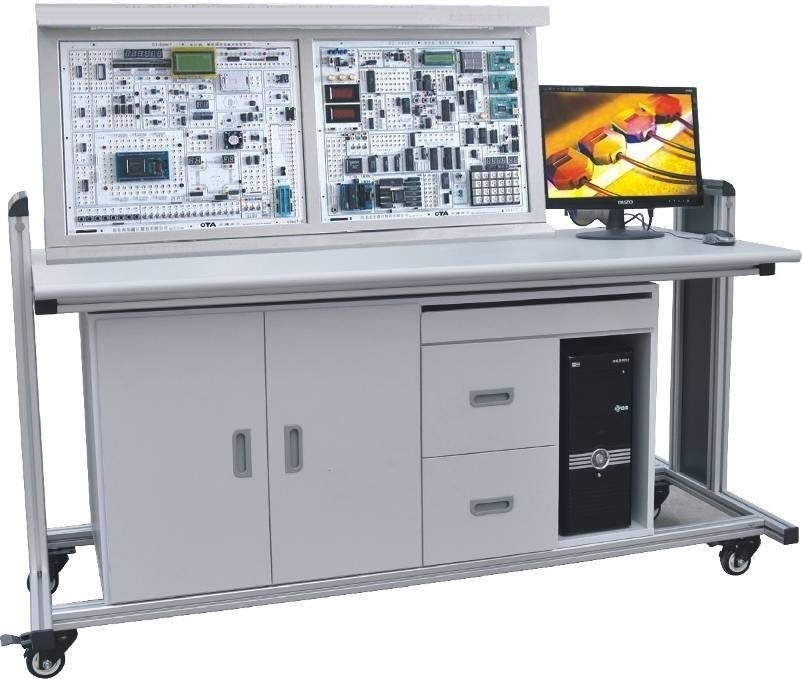

MY-312 單片機.微機綜合實驗裝置


 MY-312 單片機.微機綜合實驗裝置-是一套開發型,該系統吸收了國內外先進教學儀器的優點,結合現代電子技術的需要,增設了許多新型實用接口、單片機通信、控制技術,通過本系統可完成單片機(51/196)、微機(8086)、EDA等學科的原理接口實驗和應用,為單片機·微機實驗室提供綜合實驗平臺,同時也為從事單片機·微機開發人員提供理想的實驗環境。
一、實驗裝置組成:
該實驗裝置是由控制屏、內置直流穩壓電源、漏電斷路器等組成,控制屏有兩大塊的雙面印刷線路板組成。

二、實驗裝置特點:
1、598是集51、96、8088(以下簡稱88)三大系列CPU于一體的三合一實驗系統。內置JD-208仿真器(5196)和8088實驗系統。該系統以8088實驗系統作為基板,自成一體,可單獨作為8086微機原理和接口實驗使用,也可分別疊插51或96CPU卡,構成51/96單片機實驗開發系統,598系統結構緊湊,資源充分共享,無總線開關切換,自動識別CPU的類型。
2、實驗系統軟、硬件配置完善,仿真軟件支持Win98/2000/XP等操作系統,并支持匯編語言和C語言的開發,實驗內容豐富,是單片機、微機原理和接口教學的理想平臺。
3、598同時配置EDA下載板和相應IO接口,支持altera、lattice、xilinx三家公司CPLD/FPGA芯片實驗開發。
4、提供多種總線類型的實驗?zāi)K,包括并行總線、RS232總線、RS485總線、I2C總線、SPI串行總線、USB總線、CAN總線、1-WIRE總線和以太網接口,可調試新型外圍接口芯片有:I2C串行RAM AT24C02、I2C串行實時時鐘PCF8563T、I2C串行10位D/A TL5615、8位A/D TL549、1-WIRE總線數字溫度傳感器DS 18B20、RS232芯片MAX232、MAX485、CAN總線控制器SJA1000、CAN總線收發器TJA1050T、網絡芯片RTL8019AS、看門狗電路MAX813L。
5、提供多種輸入/輸出設備,包括字符式1602 LCD、128X64點陣LCD、16X16LED點陣、4X6開放式鍵盤、6位開放式數碼管、IC卡、步進電機、小直流電機、小直流電機、繼電器、語音錄放(含話筒、喇叭)、打印機接口、小直流電機閉環控制、溫度閉環控制等。
6、學生可通過實驗臺內置的仿真器聯PC機調試、運行所有的實驗程序,也可不聯PC機獨立運行。
三、實驗桌:鋁木結構,桌面為防火、防水、耐磨高密度板,電腦桌連體設計,造型美觀大方。采用特制模具制作的優質鋁合金做框架,鋁合金表面經氧化處理,經久耐用,美觀大方,符合現代審美觀,桌面為防火、防水、耐磨高密度板,桌子下部配置儲存柜及電腦主機柜。
四、 實驗項目:
(一)單片機內部功能實驗:
1、單片機內部定時/計數器實驗(脈沖計數)
2、單片機內部定時/計數器實驗、中斷控制綜合實驗(電腦 時鐘)
3、單片機串行口實驗—雙機通信
4、單片機串行口實驗—單片機與電腦聯機通信實驗
5、單片機I/O口實驗
6、單片機ISP最小系統實驗和看門狗實驗
8、串并轉換(7 4 L S 1 6 4),擴展2位七段LED實驗
9、并串轉換(7 4 L S 1 6 5)實驗
10、v/F轉換實驗
(二)單片機、微機常用接口與應用實驗
11、8位8路A/D轉換ADC 0 8 0 9實驗
12、8位1路D/A轉換D A C 0 8 3 2實驗
13、定時/計數器8 2 5 3 A實驗
14、串行通信接口控制電路8 2 5 1/8250實驗
15、I/O口(7 4 L S 2 7 3/7 4 L S 2 4 4)擴展實 驗
16、并行口擴展實驗8 2 5 5/8 1 5 5
17、地址譯碼(3一8譯碼器7 4 L S 1 3 8)實驗
18, 8279鍵盤輸入、LED顯示輸出實驗
19、打印機接口控制實驗(打印機選配)
20、繼電器控制實驗
21、音樂控制實驗
22、語音錄放實驗
23、步進電機(4相)控制
24、十字路口交通燈模型控制實驗
25 、16X16 LED點陣實驗
26 、128X64 LCD點陣實驗
(三)單片機新型總線控制接口實驗
27、I2C串行RAM24C02讀寫實驗
28、12C串行10位D/A T L 5615 D/A轉換實驗
29、I2C串行8位A/D T L 549 A/D轉換實驗
30、I2C串行實時時鐘PCF8563T應用實驗
31、I-WIRE總線數字溫度傳感器DS 18B20應用實驗
32, CAN控制器STA1000, CAN收發器TJA1050T應用實驗
33、以態網接口RTL8019AS應用實驗
34、RS232/485通信接口實驗
35、USB總線接口實驗
( 四)單片機、微機控制應用小系統實驗
36、直流電機閉環控制實驗
37、溫度測量控制(PID調節閉環控制)
(五)微機接口實驗
38、8237DMA數據傳送實驗
39、8259中斷控制器實驗
(六)可編程CPLD/FPGA應用實驗
基本實驗:
(1)七人表決器; (2)四位加法器; (3)BCD碼加法器;
(4)格雷碼變換器; (5)四位并行乘法器; (6)觸發器;
(7)用ABEL語言設計74LS160功能模塊計數器;(8)多模加減計數器;
(9)可控脈沖發生器; (10)簡易數碼鎖; (11)英語字母顯示實驗;
(12)八位乘法器; (13)序列檢測器; (14)可變模16位加法計數器;
(15)正負脈沖數控調制發生器; (16)秒表。
模塊實驗:
(1)A/D 0809模數轉換器實驗; (2)D/A 0832數模轉換器實驗; (3)步進電機控制實驗;
(4)16*16 LED點陣顯示實驗; (5)電子時鐘實驗; (6)數碼管靜態顯示實驗;
(7)VGA接口彩條信號實驗; (8)4*4鍵盤擴展實驗; (9)128*64 LCD液晶顯示實驗;
(10)電子音樂演 奏實驗; (11)RS232串口發送實驗(SEND); (12)RS232串口接收實驗(RECEIVE);
(13)PS/2鍵盤接口邏輯設計; (14)單片機總線接口實驗; (15)異步串口通訊(UART)
數字系統設計:
(1)數字鐘; (2)頻率計; (3).交通燈; (4)數字鎖;
(5)出租車計費器; (6)搶答器; (7)自動電梯; (8)彩燈控制器等。
(七)自行擴展實驗
通過IC擴展區用戶可自行擴展各種數字電路、單片機應用實驗。
四、實驗室每二人每套配置方案(二人為一組,一組用一張實驗桌)
1、控制屏 必配 1臺。
2、微機 自配 1臺。
3、示波器 自配 1臺。
4、萬用表 自配 1只。
5、微型打印機 按照實際情況選配,一般每套配一臺微打。
6、網卡 按照實際情況選配 1塊。
裝置配置表:

序號 名稱 單位 數量 備注
1 控制屏 1
2 實訓考核桌 1
3 單片機實驗功能板 1
4 微機實驗功能板 1
5 學生凳 2
  萬用表 1 MF47
  電腦 1 用戶自備
  示波器 1 用戶自備
  微型打印機 1 選配,450/臺
  網卡 1 選配,950/塊,按照實際情況選配 1塊。


 友情提示:
1、設備驗收:各采購單位收貨時請檢查單片機、微機綜合實驗裝置的貨品外觀,核實單片機、微機綜合實驗裝置的數量及配件,拒收處于受損狀態的設備;
2、設備質保:茂育將為各采購單位提供單片機、微機綜合實驗裝置產品說明書內的質保條件和質保期,在質保范圍內提供對的免費維修,超出條件承諾時提供對設備的有償維修;
3、設備退換貨:各采購單位單方面原因?qū)е碌膯纹瑱C、微機綜合實驗裝置選型錯誤或設備購買數量錯誤,造成設備的退換貨要求,將不被接受;
4、設備貨期:對單片機、微機綜合實驗裝置的發貨期為參考值,如您需要了解單片機、微機綜合實驗裝置的精確貨期,請與茂育的銷售人員聯系;
5、
咨詢電話:如各采購單位對單片機、微機綜合實驗裝置有任何疑問,請致電:021-56311657 ,我們將由專業技術人員為您提供有關單片機、微機綜合實驗裝置的技術咨詢。
