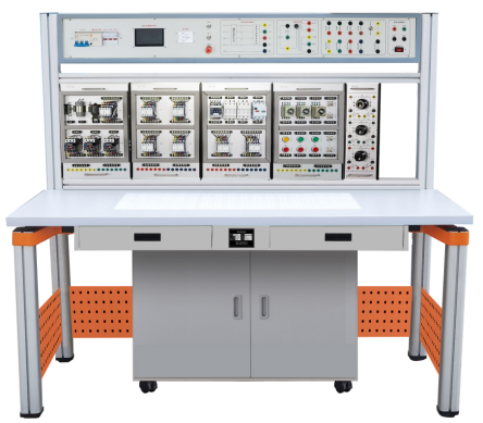

MY-304E維修電工電氣控制技能考核實訓裝置
一、維修電工電氣控制技能考核實訓裝置-產品概述:
MY-304E 維修電工電氣控制技能考核實訓裝置是根據勞動和社會保障部頒發的維修電工初、中級考核培訓技能內容所要求的電氣控制線路和實用電子線路而研發的實訓裝置,通過本實訓裝置的實訓操作,能快速掌握該課程的實用技術與操作技能。具有針對性、實用性、科學性和先進性,該裝置不僅可供學生實訓操作,也是各勞動職業技能鑒定部門、大中專院校、職校、技校初級、中級維修電工技能考核的理想設備。
二、特點:
1.電氣控制線路元器件都裝在作為掛板的安裝板上,操作方便、更換便捷,便于擴展功能或開發新實訓;操作內容的選擇具有典型性、實用性、科學性。
2.操作臺只需三相四線的交流電源,即可投入使用;
3.技能培訓用的控制線路和經特殊設計的小電機,可模擬工廠中各類的電氣拖動系統,能滿足維修電工的安裝、調試、故障分析及排除故障等技能訓練的要求;
4.繼電接觸控制線路實訓所有的元器件都通過導線引到接線端子上,學生接線時只需在端子上進行
接線,有利于保護元器件;實訓時通過線槽走線,進行工藝布線訓練;
5.接觸器和熱繼電器等電氣元件均采用國內外知名品牌,保證設備的品質、性能;
6.設有電壓型漏電保護器和電流型漏電保護器,確保操作者的安全;各電源輸出均有監示及短路保護等功能,當實訓時發生誤操作或因接線錯誤而造成短路時,裝置能自動保護,避免燒毀保險絲和損壞電器,保障實訓順利進行;
7.實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插接線,安全快捷;
8.裝置上設有三相電源輸出短路軟截止保護功能,防止了學生實訓時由于接線錯誤或誤操作而發生短路損壞元器件,同時能保障實訓順利進行并節約了實訓的成本。
三、技術性能:
1.輸入電壓:三相五線制380V±10% 50Hz
2.工作環境:環境溫度范圍-10~+40℃ 相對濕度<85%(25℃) 海拔<4000m
3.裝置容量:<1.5KVA
4.外形尺寸:1600×700×1630mm3
四、裝置配備:
(一)DW02電源控制機箱
電源控制機箱為鐵質雙層亞光密紋噴塑結構,鋁質面板。
主控功能板配備資源:
1.三相四線電源輸入經漏電保護開關與保險后向?qū)嵱?xùn)臺供電;
2.控制屏上有450V指針式交流電壓表1只,通過波段開關切換可以觀測三個電網電壓;
3.交流低壓電源:設有變壓器一只,原邊220V、副邊26V和6.3V的交流電壓,6.3V用于信號指示燈電源,26V用于能耗制動中整流電路的交流電源;
4.4只5408二極管,用于能耗制動的整流電路;
5.三只50Ω/50W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
(二)實訓桌
實驗桌規格為1600(長)*700(寬)*1500(高),桌子左右各設有兩個抽屜,實驗桌主體結構全部采用高性能表面氧化的鋁型材及一次成型鋁壓鑄框架連接構件,連接構件采用壓鑄成型工藝(非焊接工藝),經機加工、拋丸、噴砂,表面靜電噴涂工藝,安裝方便、快捷,用戶可自行DIY組裝。桌體立柱采用工業鋁型材成型工藝,表面氧化處理,截面尺寸:70×70mm,四面帶槽,槽寬約8mm,端部配套塑料堵頭。桌面采用25mmE1級三聚氰胺飾面板,桌面板下設支撐框架,承受力不少于300kg。配備儲存柜,存放實訓掛箱等,儲存柜底部4只高強度萬向可制動PU腳輪,方便移動。實訓裝置整體簡約不簡單,高端大氣,符合現代化產品審美和發展趨勢。
實驗桌后面二支桌腳向上延伸,配上特制拉模成型的二根帶滑槽橫梁鋁型材,組成電氣實驗掛箱支架。支架與電氣控制實驗掛箱配套,上下方便,左右移位自如。支架頂部安裝電源控制機箱。
(三)實訓掛箱
掛箱上已安裝有熔斷器、鈕子開關、交流接觸器、時間繼電器、直流接觸器、按鈕開關、信號指示燈、熱繼電器等,所有器件均采用國內知名品牌。各種實訓元器件的接線都在接線端子排上進行接線,避免了因長期在器件本身進行螺絲拆裝而導致元器件的損耗,通過走線槽走線,進行工藝布線訓練。實訓電路與裝置電源的連接通過安全插座和高可靠護套結構手槍插連接線,安全快捷。
1.DW-01維修電工實訓組件(一)
掛板上裝有交流接觸器、按鈕指示燈(6.3V),接線端子和安全插座等。
2.DW-02維修電工實訓組件(二)
掛箱上裝有直插式熔斷器、低壓斷路器、熱繼電器、時間繼電器、接線端子和安全插座等。
3.DW-03維修電工實訓組件(三)
掛箱上裝有轉換開關、 電磁閥、十字開關、行程開關等
4.三相鼠籠式異步電動機380V/Y
5.三相鼠籠式異步電動機380V/△
五、實訓項目
1、三相異步電動機直接啟動控制
2、三相異步電動機接觸器點動控制線路
3、三相異步電動機接觸器自鎖控制線路
4、具有過載保護的正轉控制線路
5、按鈕聯鎖的三相異步電動機接觸器正反轉控制線路
6、三相異步電動機的順序控制
7、三相異步電動機的多地控制
8、接觸器控制Y/△降壓起動控制線路
9、時間繼電器控制Y/△降壓起動控制線路
10、安裝調試通電延時帶直流能耗制動Y-△啟動控制線路
11、接觸器聯鎖的正反轉控制線路
12、按鈕接觸器復合聯鎖電動機正反轉控制線路
13、接觸器控制串聯電阻降壓起動控制線路
14、時間繼電器控制串聯電阻降壓起動控制線路
15、工作臺自動往返控制線路
16、半波整流能耗制動控制線路
17、單相運行反接制動控制線路
18、C620型車床的接線、故障與維修
六、總體配置表一
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
維修電工實訓考核臺架 |
臺 |
1 |
外形尺寸:1600mm×700mm×1650mm ;
材 料:鋼木結構;符合國家相關環保要求;
輸入電壓:AC 380 V±10% 50 Hz 三相五線;
容 量:<1.5 kVA;
實 驗 屏:用于掛置實訓單元掛板 |
2 |
實訓單元掛箱及電機 |
塊 |
1 |
DW-01 |
維修電工實訓組件(一) |
塊 |
1 |
DW-02 |
維修電工實訓組件(二) |
塊 |
1 |
DW-03 |
維修電工實訓組件(三) |
|
|
SYDJ01 |
三相異步電動機(380V/Y)1臺 |
SYDJ07 |
三相異步電動機(380V/△)1臺 |
3 |
電工連線 |
套 |
1 |
8根(一端安全疊插一端叉):長1000mm 黃2條、綠2條、紅2條、黑2條;
15根(安全疊插):長600mm 黃3條、綠3條、紅3條、藍3條、黑3條。 |
4 |
實驗說明書 |
套 |
1 |
指導學生實訓 |
表二、維修電工實訓考核掛箱配置說明表
序號 |
名稱 |
單位 |
數量 |
備注 |
1 |
DW-01維修電工實訓組件(一) |
套 |
1 |
掛箱上裝有熱繼電器、交流接觸器380V、按鈕指示燈(6.3V),接線端子等。 |
2 |
DW-02維修電工實訓組件(二) |
個 |
1 |
掛箱上裝有直插式熔斷器、低壓斷路器、時間繼電器、交流接觸器、接線端子等。 |
3 |
DW-03維修電工實訓組件(三) |
個 |
1 |
掛箱上裝有、轉換開關、電磁閥、十字開關、行程開關等。 |
