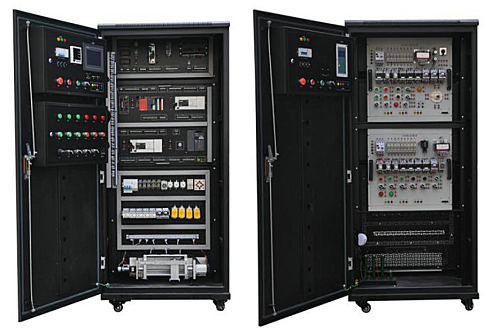

MY-DQ27B現代電氣控制系統安裝與調試實訓考核裝置
一、現代電氣控制系統安裝與調試實訓考核裝置-概述：
該設備是結合生產實際和職業崗位的技能要求，按照職業院校的教學和實訓要求研制和開發的產品。該實訓考核設備是按高等職業學校的機電設備安裝與維修、機電技術應用、電氣運行與控制、電氣技術應用和電子電器應用與維修等專業中主要由機械運動模塊，繼電模塊，儀表顯示模塊，按鈕單元，組態模塊，特種電機單元，通信單元等。
二、技術參數：
1、工作電源：三相五線制AC 380 V±10% 50 Hz；
2、外形尺寸：長×寬×高＝850mm×800mm×1800mm；
3、電腦桌外形尺寸：長×寬×高＝600mm×530mm×1000mm；
4、臺架材料：柜式鋼結構；
5、整機消耗視在功率：≤ 1 KVA；
6、設備重量：約：200kg
7、安全保護措施：具有接地保護、短路保護、漏電過載過流保護功能，具有誤操作保護功能；安全性符合相關的國標標準，所有材質均符合環保標準。
二、裝置的功能：
1、電力綜合顯示儀表的設置和使用；
2、三相異步電動機直接起動、停車的控制電路連接；
3、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
4、按鈕聯鎖的三相交流異步電動機正、反轉控制電路的連接；
5、按鈕、接觸器聯鎖的三相交流異步電動機正、反轉控制電路的連接；
6、萬能轉換開關控制三相異步電動機的正反轉；
7、三相交流異步電動機Y-△（手動切換）啟動控制電路的連接；
8、三相交流異步電動機Y-△（時間繼電器切換）啟動控制電路的連接；
9、三相交流異步電動機反接制動控制電路的連接；
10、多臺（3臺及以下）電動機的順序控制電路的連接
11、電動機的往返行程控制電路的連接；
12、普通車床控制電路的連接；
13、電動葫蘆控制電路的連接；
14、三相交流異步電動機既能點動，又能連續轉動的控制電路連接；
15、兩地控制電路的連接；
16、按鈕切換的雙速電動機調速控制電路的連接；
17、時間繼電器切換的雙速電動機調速控制電路的連接；
18、離心開關配合的反接制動控制電路的連接；
19、變頻器面板功能參數設置和操作實訓；
20、變頻器對電機點動控制、啟停控制；
21、電機轉速多段控制；
22、工頻、變頻切換控制；
23、基于模擬量控制的電機開環調速；
24、基于面板操作的電機開環調速；
25、變頻器的保護和報警功能實訓；
26、基于PLC的變頻器開環調速；
27、PLC控制電機順序啟動；
28、PLC控制三相異步電動機Y-△啟動電路；
29、微型PLC的使用；
30、中型PLC的組態與基礎使用；
31、多臺PLC網絡組態、主從站控制實訓；
32、觸摸屏的參數設置；
33、觸摸屏的編程；
34、觸摸屏、PLC、變頻器的綜合實訓；
35、步進電機的控制；
36、步進驅動器的參數設置；
37、步進電機的PLC開環控制；
38、增量型編碼器的使用；
39、基于增量型編碼器的步進電機控制
40、交流伺服電機的控制；
41、交流伺服驅動器的參數設置；
42、交流伺服電機的PLC半閉環控制；
43、基于增量型編碼器的伺服電機控制
44、熱電阻或熱電偶的使用；
45、溫度控制器的參數設置；
46、基于熱電阻（熱電偶）的溫度控制；
47、基于熱電阻（熱電偶）的PLC溫度控制；
48、模擬量模塊的使用；
49、基于模擬量的PLC控制；
50、傳感器的使用；
51、基于傳感器的PLC位置控制；
52、PLC控制機床電路實訓；
53、電氣系統的排故實訓；
三、主要組成
1、主令電氣及儀表單元
主令電氣及儀表單元是中的控制信號和顯示（指示）單元，在整個電氣控制系統中，起著向系統中的其他單元提供控制信號的作用。
2、主要組成：
包括進線電源控制與保護、主令電氣控制元件、指示燈、觸摸屏、顯示儀表、緊急停止按鈕等器件。
PLC網絡組態單元
PLC網絡組態單元是中電氣系統程序控制的主要（上位機）控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。
主要組成：
包括4~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表、伺服驅動器、步進驅動器等器件，可安裝中型PLC、微型PLC、模擬量模塊、擴展模塊等模塊。
PLC控制單元
PLC控制單元掛板是中電氣系統程序控制（下位機）的輔助控制單元，在整個系統中，起著對輸入信號處理和電氣控制信號輸出等重要作用。
3、主要組成：
包括4~20mA標準恒流源、0~10V標準恒壓源、數字式顯示儀表等�？砂惭b微型PLC、模擬量模塊、擴展模塊等模塊。
繼電控制單元
繼電控制單元掛板是中實現基本的電機拖動控制的一個單元，在整個電氣自動控制系統中，起著對PLC控制信號放大和執行的作用。同時可實現獨立的繼電拖動功能
4、主要組成：
包括接觸器、中間繼電器、熱保護繼電器、行程開關、時間繼電器等。
同時還安裝由伺服、步進電機驅動的（可相互轉換）小車運動裝置，并且安裝有傳感器、微動開關、滾珠絲杠、增量型編碼器等。
5、PLC控制型機床電路智能考核單元
該單元通過智能答題器對典型機床電路故障現象的分析和判斷，測量和檢查故障點，也可以使用PLC編程控制，對典型機床電路進行PLC改造。
6、主要組成：
包括X62W銑床電路、T68鏜床電路等。
其他相關產品鏈接：
電氣技術考核實訓裝置
智能型中高級維修電工實訓裝置
網孔型初級維修電工實訓考核裝置
高性能初級維修電工及技能考核實訓裝置
維修電工儀表照明實訓考核裝置
初級維修電工實訓考核裝置
高性能中級維修電工及技能培訓考核實訓裝置
維修電工電氣控制及儀表照明電路綜合實訓考核裝置
高級電工考核實訓裝置
維修電工電氣控制技能實訓考核裝置
高性能高級維修電工技能培訓考核裝置
網孔型高級維修電工實訓考核裝置
友情提示：
1、設備驗收：各采購單位收貨時請檢查現代電氣控制系統安裝與調試實訓考核裝置的貨品外觀，核實現代電氣控制系統安裝與調試實訓考核裝置的數量及配件，拒收處于受損狀態的現代電氣控制系統安裝與調試實訓考核裝置；
2、設備質保：茂育將為各采購單位提供現代電氣控制系統安裝與調試實訓考核裝置使用說明書和質保期，在質保范圍內提供對現代電氣控制系統安裝與調試實訓考核裝置的免費維修，超出條件承諾時提供對設備的有償維修；
3、設備退換貨：各采購單位單方面原因?qū)е碌默F(xiàn)代電氣控制系統安裝與調試實訓考核裝置選型錯誤或現代電氣控制系統安裝與調試實訓考核裝置購買數量錯誤，造成現代電氣控制系統安裝與調試實訓考核裝置的退換貨要求，將不被接受；
4、設備貨期：對現代電氣控制系統安裝與調試實訓考核裝置的發貨期為參考值，如您需要了解現代電氣控制系統安裝與調試實訓考核裝置的精確貨期，請與上海茂育公司的銷售人員聯系；
5、咨詢電話：如各采購單位對現代電氣控制系統安裝與調試實訓考核裝置有任何疑問，請致電：021-56311657 ,我們將由專業技術人員為您提供有關現代電氣控制系統安裝與調試實訓考核裝置的技術咨詢；
